Kabeltragsysteme

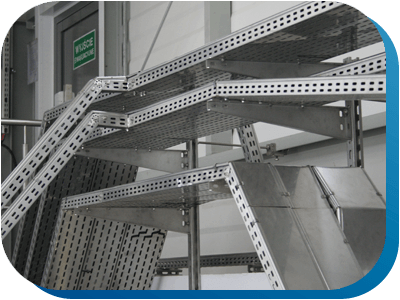

Die perfekte Lösung für Ihre Kabelverlegung

Kabelverlegesysteme sind unser Spezialgebiet. Über die Kombination verschiedener Systeme schaffen wir maßgeschneiderte Lösungen im Bereich Kabelverlegung für nahezu grenzenlose Einsatzmöglichkeiten. Aus unserer langjährigen Erfahrung begreifen wir komplexe Technologieprojekte und bieten Ihnen von der Beratung bis hin zur Planung alles aus einer Profihand zu einem attraktiven Preis und in Top-Qualität.

Premiumpartner

BAKS grau
SILTEC grau
hager grau
Licatec grau

Produktprogramm

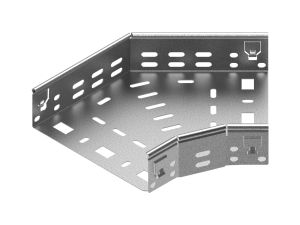

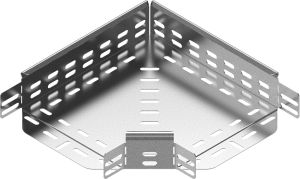

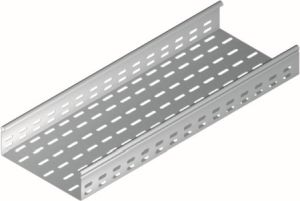

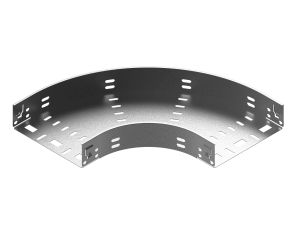

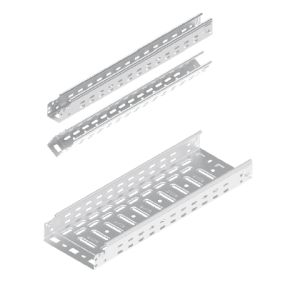

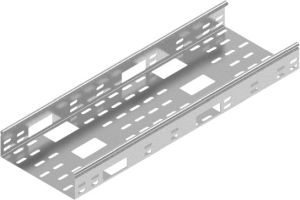

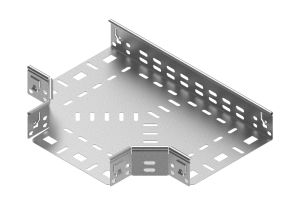

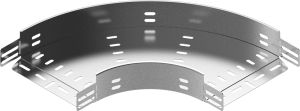

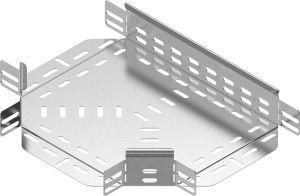

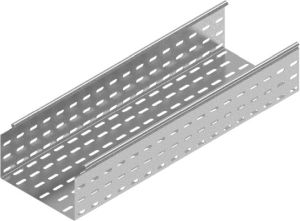

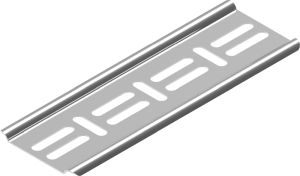

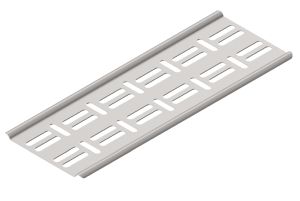

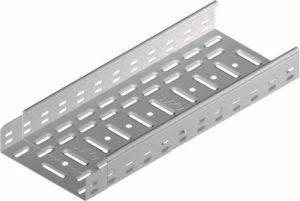

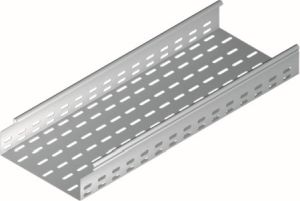

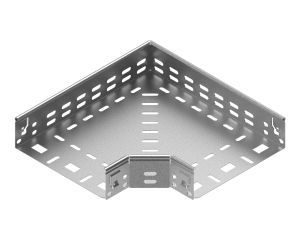

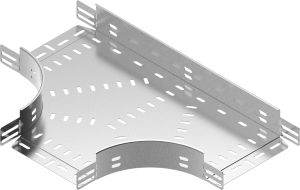

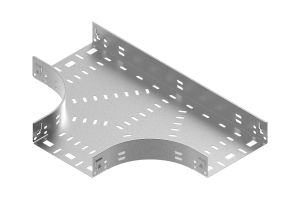

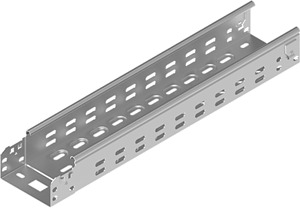

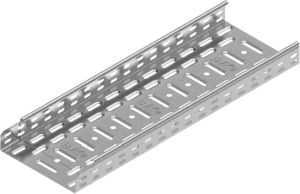

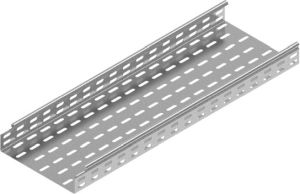

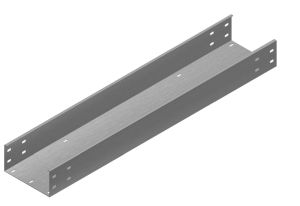

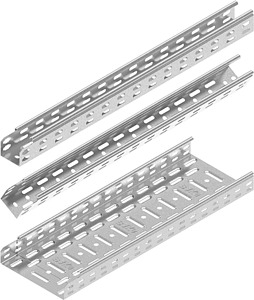

Kabelrinnen

Höhen in mm:
30, 42, 50, 60, 80, 100, 110
Breiten in mm:
35 – 600

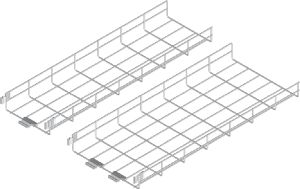

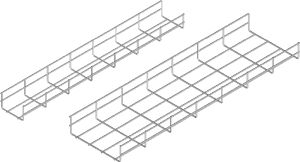

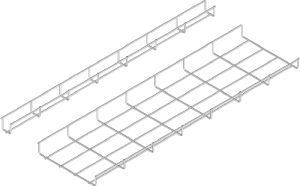

Gitterrinnen

Höhen in mm:
35, 50, 60, 110
Breiten in mm:
35 – 600

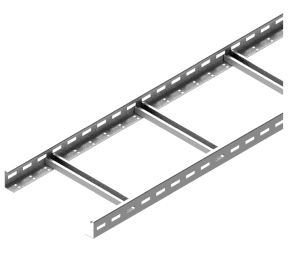

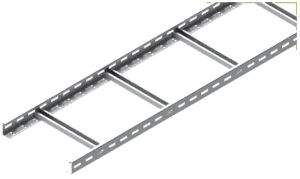

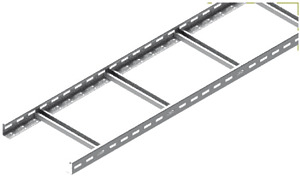

Kabelleitern

Höhen in mm:
45, 50, 60, 80, 100, 120
Breiten in mm:
100, 200, 300, 400, 500, 600

Weitspannkabelrinnen

Höhen in mm
100, 110, 120, 150, 160, 200
Breiten in mm
200, 300, 400, 500, 600

Weitspannkabelleitern

Höhen in mm
100, 110, 120, 150, 160, 200
Breiten in mm
200, 300, 400, 500, 600

Steigleitern

Höhen in mm:
55, 60, 80
Breiten in mm:
200-1000

Schwerlastkabelrinnen

Höhen in mm
50, 100, 200
Breiten in mm
50, 100, 200, 300, 400, 500, 600

Industriekabelkanäle

Höhen in mm
50, 100, 200
Breiten in mm
50, 100, 200, 300, 400, 500, 600

Schiffskabelrinnen und Schiffskabelleitern

Höhen in mm:
15, 30, 40
Breiten in mm:
75-1000

Unterflurkanäle

Höhen in mm
28
Breiten in mm
175, 190, 240, 250, 340, 350

Brüstungskanäle

Höhen in mm
68, 100
Breiten in mm
115, 130, 170, 215

Beleuchtungssysteme

Höhen in mm:
60
Breiten in mm:
75

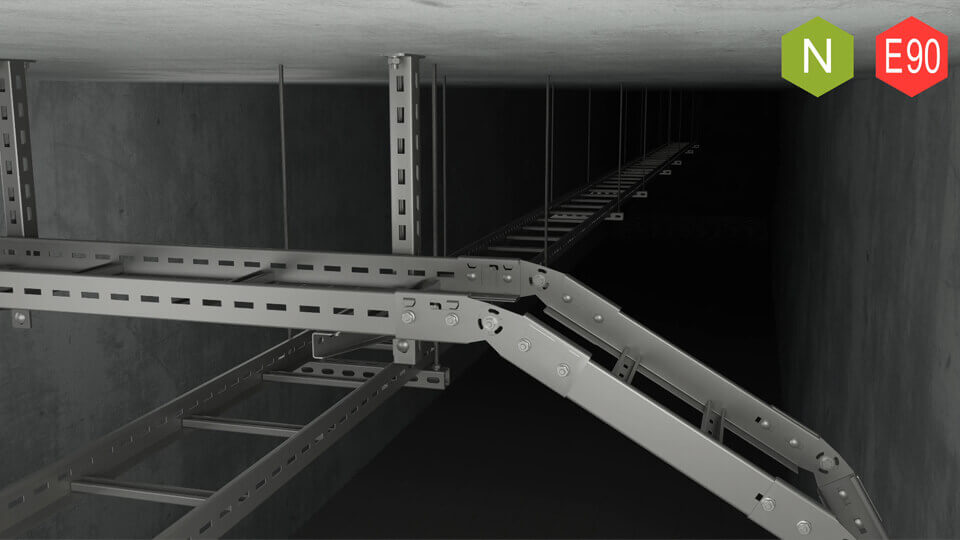

Funktionserhalt E30, E60 und E90

Kabeltragsysteme, die den Funktionserhalt im Brandfall gewährleisten

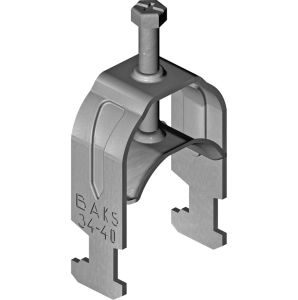

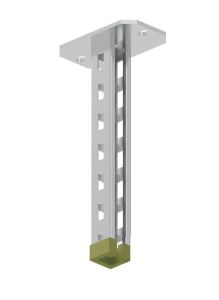

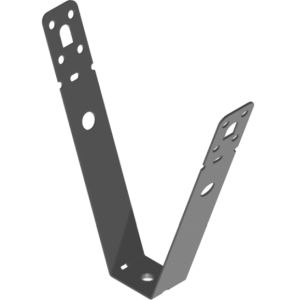

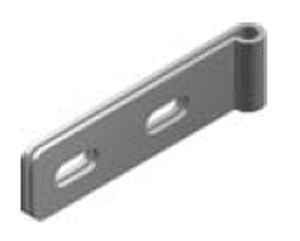

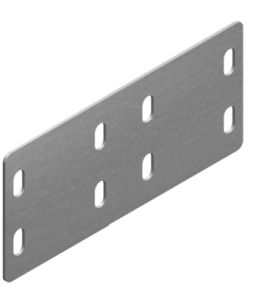

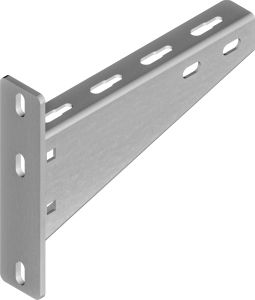

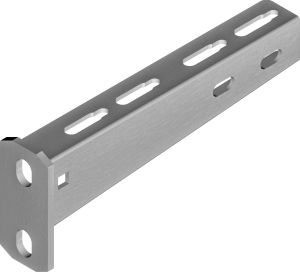

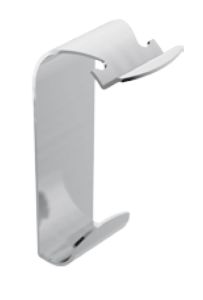

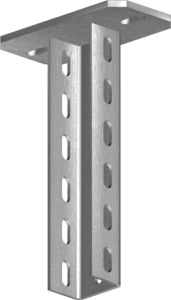

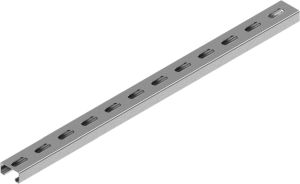

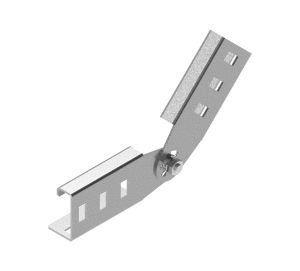

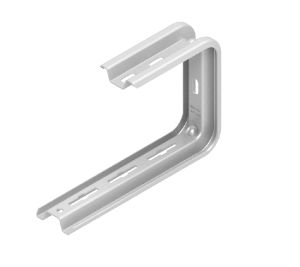

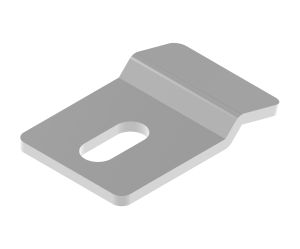

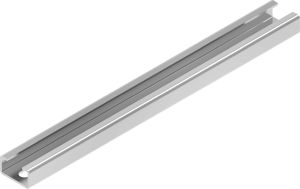

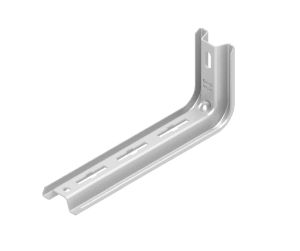

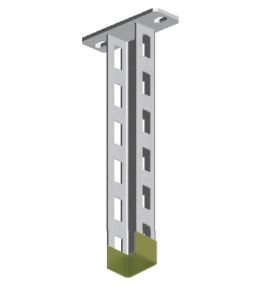

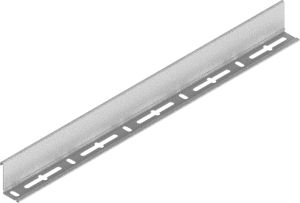

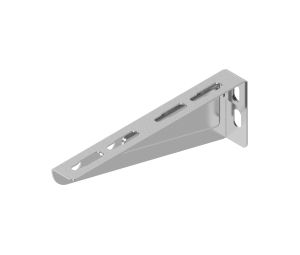

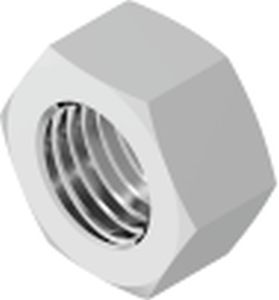

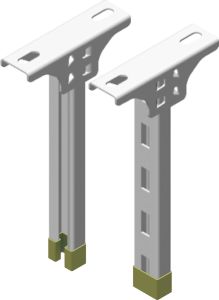

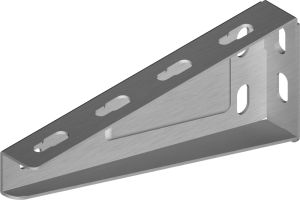

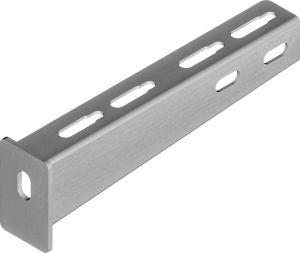

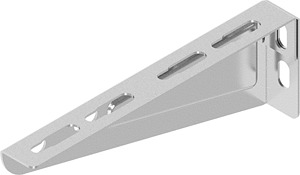

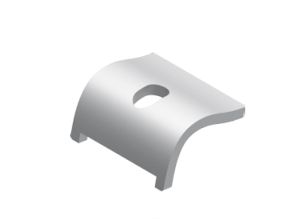

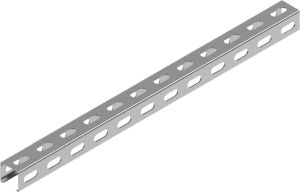

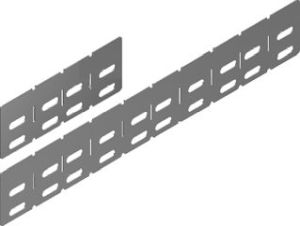

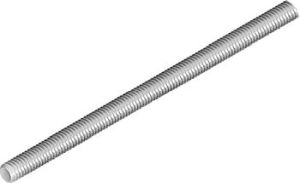

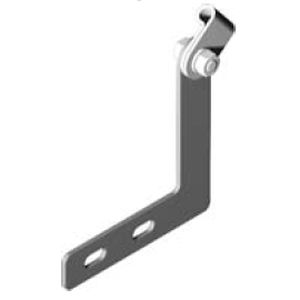

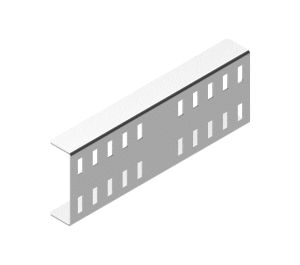

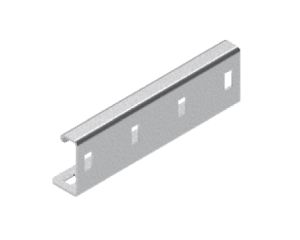

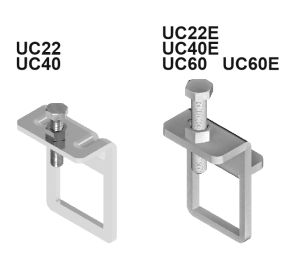

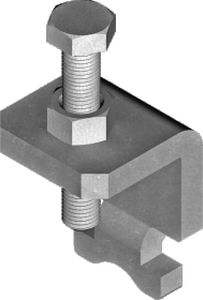

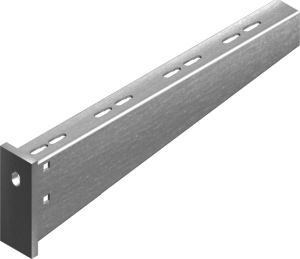

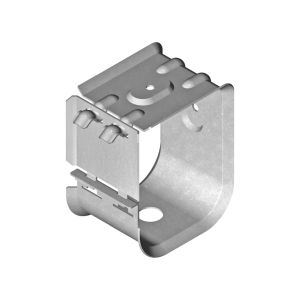

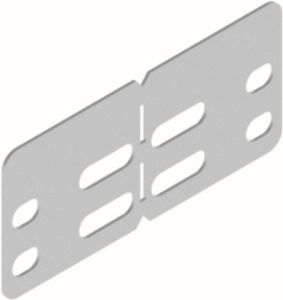

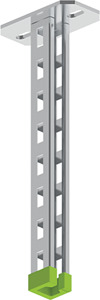

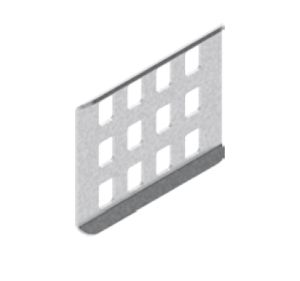

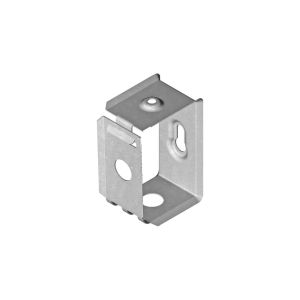

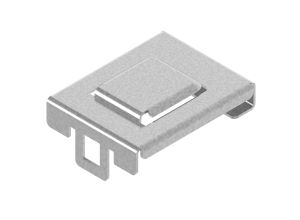

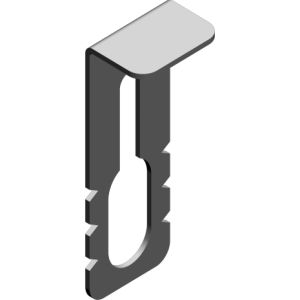

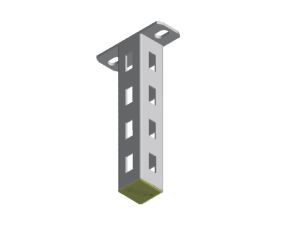

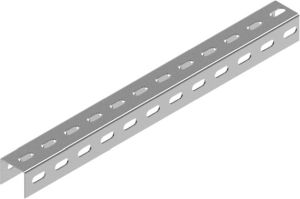

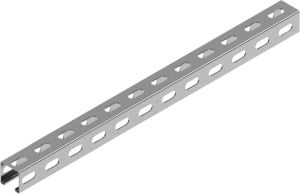

Trag- und Montageelemente

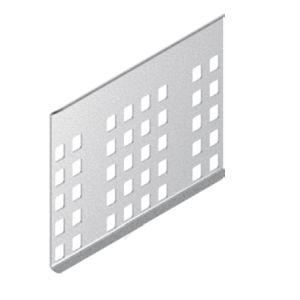

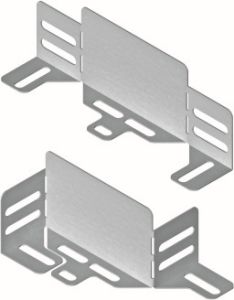

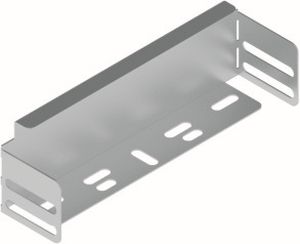

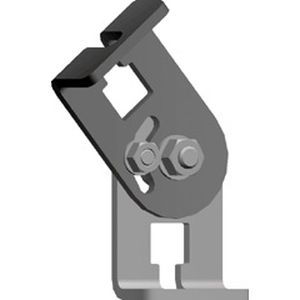

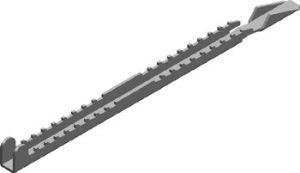

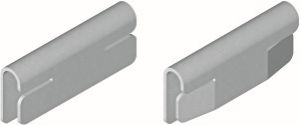

Zubehör für den Zusammenbau und die Befestigung von Kabeltragsystemen

Kontakt und Muster

Sie möchten ein Angebot oder eine individuelle Beratung? Rufen Sie uns gerne an oder schreiben Sie uns eine Nachricht!

In unserer Musterausstellung in Stuhr gibt es die Möglichkeit sich die Produkte vor Ort persönlich anzusehen.

Zudem können Sie einen Musterkoffer mit einer Auswahl der gängigsten Produkte von BAKS anfragen, den Ihnen einer unserer Außendienstmitarbeiter überreicht.

BAKS Vertriebslager Nord

Mit unserem Kooperationspartner BAKS haben wir die Möglichkeit Ihnen eine große Auswahl an Kabelverlegesystemen anzubieten. Für viele dieser Produkte können wir als Stützpunkthändler in Norddeutschland eine Lieferung über unser BAKS Lager-Nord ab Stuhr bei Bremen ermöglichen.

Mit über 30 Jahren Erfahrung in der Herstellung von Kabeltrassen mit TRUMPF-Maschinen verfügt BAKS über zahlreiche internationale Zertifikate, darunter CE- und TÜV-Siegel, sowie eine Zertifizierung nach ISO 9001. Die Produkte sind mit sämtlichen EU-Zulassungen versehen und haben verschiedenste Brandschutzprüfungen bestanden.

Die Kabeltragsysteme von BAKS sind die passende Wahl für die vielseitigen Anfordeungen der Industrie und eignen sich optimal für die Austattung von Produktionsstätten, Einkaufszentren, Fußballstadien, Flughäfen, Erdölraffinerien, Windkraftanlagen (On- und Offshore) oder Kläranlagen.

Produkteigenschaften

  • Pulverbeschichtet
  • Auf Anfrage auch projektbezogene Sonderlösungen
  • Überwiegend kompatibel zu bestehenden Kabeltrassen – steigen Sie noch heute um!

Viele Produkte sind wie folgt lieferbar

  • Sendzimirverzinkt
  • Feuerverzinkt
  • Magnelis®
  • Lackiert
  • In Edelstahl

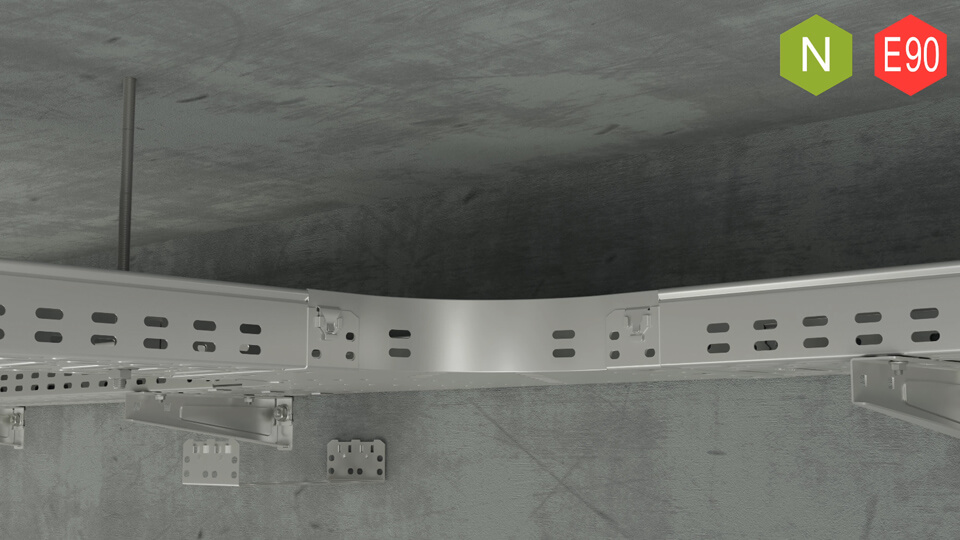

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

FAQ zu Kabelrinnen

Was bedeutet „Funktionserhalt" bei Kabelrinnen?

Einer der wichtigsten Aspekte bei der Auswahl einer passenden Kabeltrasse ist der Funktionserhalt. Die Erhaltung der Funktionen bestimmter sicherheitsrelevanter Einrichtungen (wie Aufzüge, Notbeleuchtung etc.) soll dabei auch im Brandfall für einen Zeitraum zwischen 30 und 90 Minuten gewährleistet werden.

Durch die ätzende Wirkung von freigesetzten Brandgasen kommt es bei Menschen zu gefährlichen Rauchvergiftungen. Zudem können die Gase starke Sachschäden verursachen und ein Gebäude vollständig zerstören. Mit dem sogennanten Funktionserhalt gewährleisten wir Ihnen in verschiedenen Stufen eine geringere Rauchentwicklung und eine schnellere Brandbekämpfung.

Was bedeutet der Funktionserhalt nach E30?

Der Funktionserhalt wird in zwei Kategorien aufgeteilt. E30 definiert, dass die Funktionsfähigkeit der verbauten Elektroinstallation im Gebäude für mindestens 30 Minuten aufrechterhalten bleibt. Sie ist damit elementar für Brandsignal- und Brandalarmanlagen sowie die Notbeleuchtung. Es soll sichergestellt werden, dass im Brandfall eine Evakuierung aus dem Gebäude erfolgen kann.

Was bedeutet der Funktionserhalt nach E90?

Hier wird die Funktionsfähigkeit der Installation mindestens 90 Minuten gewährleistet. Sie ist für Belüftungsanlagen in Treppenhäusern, Nottreppen und Aufzugsschächten, für Wasserdruckerhöhungsanlagen zur Löschwasserversorgung sowie für Rauch- und Abgasabzugsanlagen bestimmt. Die E-90 ist der Funktionserhalt zur besseren Brandbekämpfung in einem Gebäude.

Wo wird Funktionserhalt gefordert?

Überall dort, wo erhöhte Sicherheitsanforderungen gefragt sind. Dies betrifft u. a. Gebäude mit mehr als fünf oberirdischen Geschossen, z. B. Hotels und Krankenhäuser, Geschäfte mit mehr als 2.000 m² Verkaufsfläche, Schulen sowie öffentliche Gebäude.

Warum halogenfreie Kabel?

In Deutschland besteht der Großteil aller Kabelisolierungen in Gebäudeinstallationen aus PVC. Im Falle eines Brandes fördert dieses jedoch eine starke Rauchentwicklung, da eine verbrannte PVC-Kabelisolierung Kohlenmonoxid und Chlorgas freisetzt. Diese bilden in Verbindung mit Löschwasser hochgradig ätzende Salzsäure, welche Stahlarmierungen im Beton angreift und dadurch die Gebäudestruktur beschädigt. Hier besteht zudem Lebensgefahr: Salzsäure hat ebenfalls eine ätzende Wirkung auf Augen und Lungen.

Ihre Vorteile bei halogenfreien Isolierwerkstoffen

  • Achtmal weniger Rauchentwicklung im Brandfall
  • Keine Freisetzung korrosiver oder toxischer Gase
  • Stärkere Isolierfähigkeit und Temperaturbeständigkeit
  • Versorgung geprüft gem. DIN 4102-12

Was bedeutet die Norm DIN 4102-12?

Grundvoraussetzung für die DIN 4102-12 ist die praktische Prüfung der Kabel zusammen mit dem Befestigungssystem (Kabelverlegesystem). Hier wird sichergestellt, dass die Konstruktion die Stromabnehmer innerhalb der erforderlichen Zeit und bei der geforderten Temperatur versorgt. Denn die Kabelverlegesysteme müssen die Stromabnehmer im Brandfall zusammen mit den Kabeln innerhalb der geforderten Zeit ununterbrochen versorgen – es darf nicht zu einem Kurzschluss kommen.

Mit uns gehen Sie auf Nummer sicher: Viele unserer BAKS Kabelanlagen (Kombination aus Verlegesystem und Kabeln) entsprechen der Norm DIN 4102-12 und stehen Ihnen in unterschiedlichen Ausführungsvarianten zur Verfügung. Sprechen Sie uns gerne an!

Welche Belastbarkeit sollte die Kabelrinne haben?

Die Belastungsfähigkeit in (Kn) der Kabelrinne oder Kabeltrasse ist von mehreren Faktoren abhängig: Der Querschnitt des Kabels, die Menge der einzelnen Leitung sowie die Art der Montage. Wir bieten mit unseren Kabelrinnen eine Vielzahl von Lösungen für die verschieden Situationen. Einen entsprechenden Rechner können Sie auf der Webseite von BAKS finden.

Was ist Magnelis®?

Bei Magnelis® handelt es sich um eine neue und moderne Art zur Metallbeschichtung. Sie zeichnet sich dadurch aus, dass sie sehr langlebig ist und das Metall langfristig vor Verschleiß und Korrosion durch äußerliche Einwirkung schützt.
Ein wichtiger Aspekt bei der Verarbeitung von mit Magnelis® beschichtetem Material ist, dass sich ein Schutzfilm auf Zinkbasis bildet. Bei der Entstehung von Schnittkanten, Kratzern oder Schweißnähten werden diese durch den Schutzfilm nach und nach abgedeckt, wodurch das Material wieder geschützt ist.
