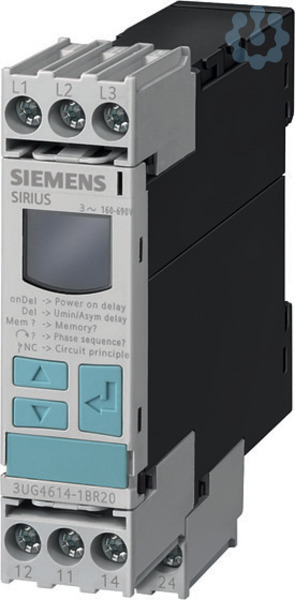

Hersteller | Siemens AG |
Typ | 3UG46141BR20 |
Hersteller ID | 3UG4614-1BR20 |
Unsere Artikelnummer | 2327905 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4011209648388 |
Zolltarif-Nr. | 85364900 |
Artikeleigenschaften
Digitales Überwachungsrelais Asymmetrie 0-20% zuschaltbare Phasenfolge Phasenausfall 3 x 160 bis 690 V AC 50 bis 60Hz Unterspannung 160-690 V Hysterese 1-20 V Ein- und Abschaltverzög. 0-20 s 2 Wechsler Schraubanschluss Nachfolgeprodukt für 3UG3012-1A... Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig m
Spannungsart zur Betätigung
AC
Ausführung des elektrischen Anschlusses
Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 60 Hz
160.0 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz
160.0 V
Spannungsmessbereich
160.0 V
Funktion Überspannungserkennung
Nein
Funktion Phasenausfallerkennung
Ja
Funktion Unterspannungserkennung
Ja
Mit abnehmbaren Klemmen
Ja
Funktion Asymmetrieerkennung
Ja
Funktion Phasenfolgeüberwachung
Ja
Tiefe
91.0 mm
Anzahl der Kontakte als Öffner
0.0
Max. zulässige Rückfallverzögerungszeit
20.0 s
Anzahl der Kontakte als Schließer
0.0
Höhe
92.0 mm
Max. zulässige Ansprechverzögerungszeit
20.0 s
Min. einstellbare Ansprechverzögerungszeit
0.1 s
Min. einstellbare Rückfallverzögerungszeit
0.1 s
Anzahl der Kontakte als Wechsler
2.0
Kategorie
Relais
Kategorie
Phasenüberwachungsgerät
Breite
22.5 mm
