Bestellware
| Hersteller | Eltako GmbH |
| Typ | ESR61M-UC |
| Hersteller ID | 61200301 |
| Unsere Artikelnummer | 3513170 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4010312108079 |
| Zolltarif-Nr. | 85371091 |
76,21 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

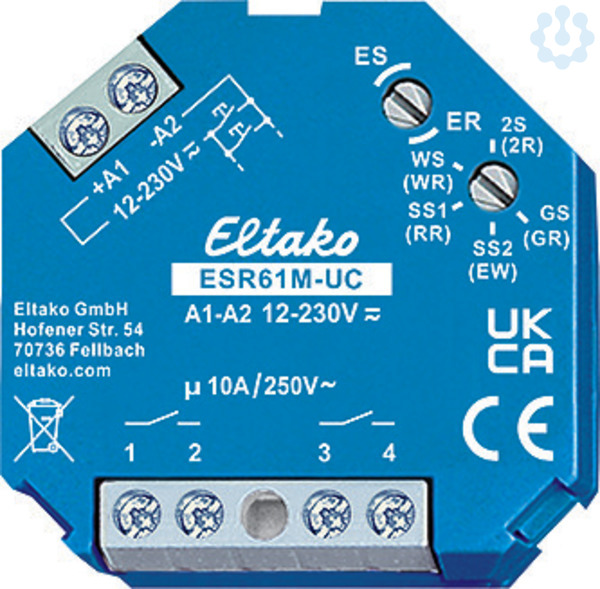

Multifunktions-Stromstoß-Schaltrelais UC. 1+1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 32mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Mit dem ES/ER-Drehschalter werden die Funktionen des zweiten Drehschalters vorgewählt. Mit ER werden die Klammerfunktionen gewählt. Es kann zwischen 10 Funktionen gewählt werden: 2S = Stromstoßschalter mit 2 Schließern. (2R) = Schaltrelais mit 2 Schließern. WS = Stromstoßschalter mit 1 Schließer und 1 Öffner. (WR) = Schaltrelais mit
Betätigungsart
analog mit Multifunktion
Werkstoff des Kontaktes
Kupfer
Ausführung des elektrischen Anschlusses
Schraubanschluss
Werkstoff der Kontaktbeschichtung
sonstige
Spannungsart der Betriebsspannung
AC
Werkstoff des Kontakteinsatzes
Thermoplast
Bemessungssteuerspeisespannung DC
12.0 V
Zeitbereich
0.1 s
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Betriebsspannung AC 50 Hz
230.0 V
Betriebsspannung DC
8.0 V
Max. Einschaltstrom
10.0 A
Höhe
66.0 mm
Anzahl der Ausgänge, unverzögert, Schließer
2.0
Breite
18.0 mm
Schaltleistung Leuchtstofflampen DUO
1000.0 VA
Schaltleistung Leuchtstofflampen parallel
1000.0 VA
Schaltleistung Leuchtstofflampen induktiv
500.0 VA
Schaltleistung Glühlampen
2000.0 W
Nennstrom
10.0 A
Tiefe
58.0 mm
Steuerspannungsart 2
DC
Steuerspannungsart 1
AC
Montageart
Unterputz
Funktion
sonstige
Spannungsart der Versorgungsspannung
AC/DC
Frequenz der Steuerspannung 1
50.0 Hz
Frequenz der Steuerspannung 2
50.0 Hz
Steuerspannung 1
8.0 V
Steuerspannung 2
10.0 V
Versorgungsspannung
230.0 V
Handbedienung möglich
Ja
Max. Schaltstrom (cos phi = 0,6)
8.0 A
Anzahl der Öffner
0.0
Bemessungsschaltstrom
16.0 A
Max. Glühlampenlast
2000.0 W
Anzahl der Wechsler
0.0
Max. Leuchtstofflampenlast
1000.0 VA
Anzahl der Schließer
2.0
Max. Leuchtstofflampenlast (parallel kompensiert)
500.0 VA
Einbautiefe
58.0 mm
Max. Leuchtstofflampenlast (Duo-Schaltung)
1000.0 VA
Geeignet für Handbedienung
Nein
Anzahl der Kontakte als Öffner
0.0
Anzahl der Kontakte als Schließer
2.0
Anzahl der Kontakte als Wechsler
0.0
