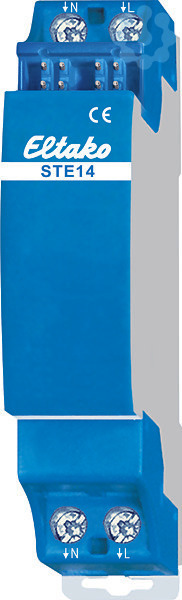

Stromeinspeisung 230V

Stromeinspeisung für 230V-Stellantriebe. Reiheneinbaugerät für Montage auf Tragschiene. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Die Stromeinspeisung STE14 wird auf der oberen Eingangsseite an die 230V-Stromversorgung für die Stellantriebe angeschlossen. In die untere Ausgangsseite wird eine Sammelschiene SAS- gesteckt und festgeschraubt. Die Anzahl der Teilungseinheiten ergibt sich aus der Summe der 1TE-Geräte STE14 und FAE14 plus 2TE für das FAM14. Das STE14 kann links, rechts oder zwischen den Aktoren montiert werden. Bei 24V-Stellantrieben ist ein STE14 nicht erforderlich, da die Sammelschiene hier den 24V-Ausgang des Schaltnetzteils mit der Stromversorgung für die Stellantriebe verbindet. Eine Verbindung mit dem Bus und der 12V-Stromversorgung erfolgt nicht. Mit der Steckbrücke werden diese nur durchgeschleift.
