Hersteller | ABB Busch-Jaeger |

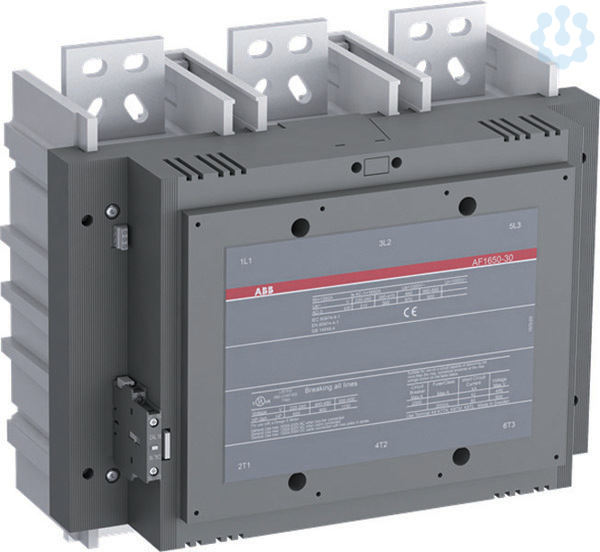

Typ | AF1650-30-11-70 |
Hersteller ID | 1SFL677001R7011 |
Unsere Artikelnummer | 1801816 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 7320500249703 |
Zolltarif-Nr. | 85365080 |
Artikeleigenschaften
Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC ? Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anschlussart Hauptstromkreis
Schienenanschluss
Spannungsart zur Betätigung
AC/DC
Bemessungssteuerspeisespannung Us bei AC 50 Hz
100.0 V
Bemessungssteuerspeisespannung Us bei DC
100.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
100.0 V
Geeignet für Reiheneinbau
Nein
Anzahl der Hilfskontakte als Öffner
1.0
Bemessungsbetriebsleistung bei AC-3, 400 V
560.0 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
1650.0 A
Anzahl der Hilfskontakte als Schließer
1.0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
1060.0 A
Anzahl der Schließer als Hauptkontakte
3.0
Anzahl der Öffner als Hauptkontakte
0.0
Kategorie
Niederspannungsschaltgeräte
Kategorie
Leistungsschütz, AC-schaltend
Kategorie
Leistungsschütz zum Schalten von Wechselstrom
