Hersteller | ABB Busch-Jaeger |
Typ | ASL09-30-32-81 |
Hersteller ID | 1SBL103001R8132 |
Unsere Artikelnummer | 1699546 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 3471523061613 |
Zolltarif-Nr. | 85365080 |
Artikeleigenschaften

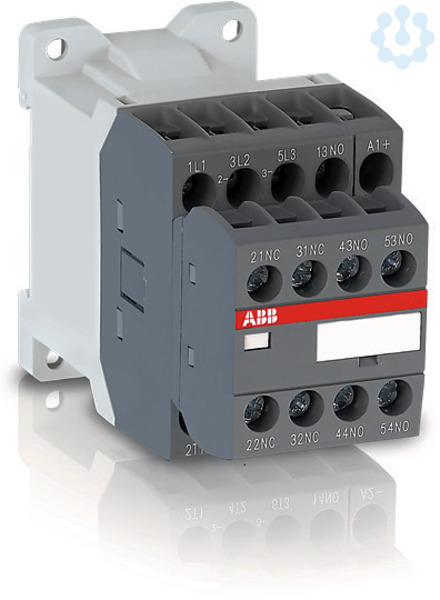

Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Spannungsart zur Betätigung
DC
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Reiheneinbau
Nein
Anzahl der Schließer als Hauptkontakte
3.0
Anzahl der Hilfskontakte als Öffner
2.0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22.0 A
Bemessungsbetriebsleistung NEMA
3.72 kW
Anzahl der Öffner als Hauptkontakte
0.0
Anzahl der Hilfskontakte als Schließer
3.0
Bemessungsbetriebsleistung bei AC-3, 400 V
4.0 kW
Kategorie
Niederspannungsschaltgeräte
Kategorie
Leistungsschütz, AC-schaltend
Kategorie
Leistungsschütz zum Schalten von Wechselstrom
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9.0 A
Bemessungssteuerspeisespannung Us bei DC
24.0 V
Betriebsspannung DC
690.0 V
Tiefe
100.2 mm
Höhe
68.0 mm
Breite
45.0 mm
