Bestellware
| Hersteller | ABB Busch-Jaeger |
| Typ | CM-UFD.M31M |
| Hersteller ID | 1SVR560731R3701 |
| Unsere Artikelnummer | 1961014 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4013614521126 |
| Zolltarif-Nr. | 85364900 |
1110.90 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

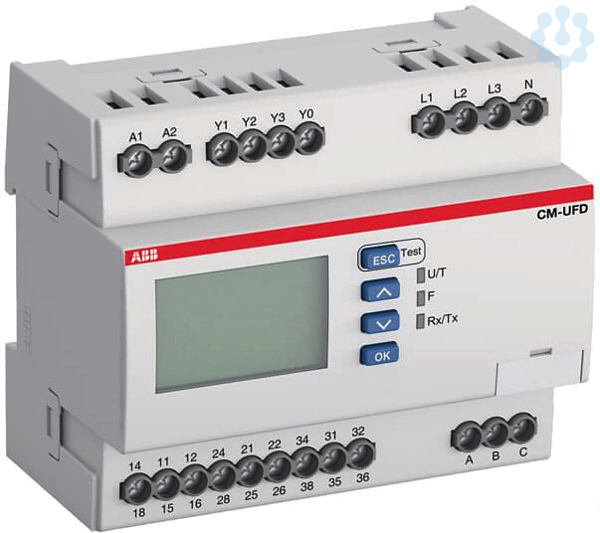

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31M überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.
Integrierte Modbus RTU Kommunikations-Schnittstelle.
Spannungsart der Versorgungsspannung
AC/DC
Ausführung des elektrischen Anschlusses
Schraubanschluss
Spannungsart des Messbereichs
AC
Ansprechwert Spannung
0.0 V
Spannungsmessbereich 1
0.0 V
Betriebsspannung AC 60 Hz
230.0 V
Versorgungsspannung AC 60 Hz
24.0 V
Betriebsspannung AC 50 Hz
230.0 V
Versorgungsspannung DC
24.0 V
Versorgungsspannung AC 50 Hz
24.0 V
Spannungsmessbereich 2
0.0 V
3-Phasen-Unterspannung möglich
Ja
Enthält Funktion Gleichspannung-Fenster
Nein
1-Phasen-Fenster möglich
Ja
1-Phasen-Überspannung möglich
Ja
Enthält Funktion Gleichspannung-Überspannung
Nein
Enthält Funktion Gleichspannung-Unterspannung
Nein
Mit abnehmbaren Klemmen
Nein
3-Phasen-Fenster möglich
Ja
Externe Stromversorgung erforderlich
Ja
1-Phasen-Unterspannung möglich
Ja
3-Phasen-Überspannung möglich
Ja
Höhe
90.0 mm
Min. einstellbare Ansprechverzögerungszeit
0.0 s
Bemessungsschaltstrom
4.0 A
Breite
108.0 mm
Min. einstellbare Rückfallverzögerungszeit
0.0 s
Tiefe
67.0 mm
Spannungsart zur Betätigung
AC/DC
Bemessungssteuerspeisespannung Us bei AC 50 Hz
24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
24.0 V
Bemessungssteuerspeisespannung Us bei DC
24.0 V
Anzahl der Kontakte als Schließer
0.0
Max. zulässige Ansprechverzögerungszeit
0.0 s
Max. zulässige Rückfallverzögerungszeit
0.0 s
Anzahl der Kontakte als Wechsler
3.0
Anzahl der Kontakte als Öffner
0.0
