Hersteller | ABB Busch-Jaeger |
Typ | A44553-100 |
Hersteller ID | 2CMA170546R1000 |
Unsere Artikelnummer | 2827662 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 7392696705462 |
Zolltarif-Nr. | 90283019 |
Artikeleigenschaften

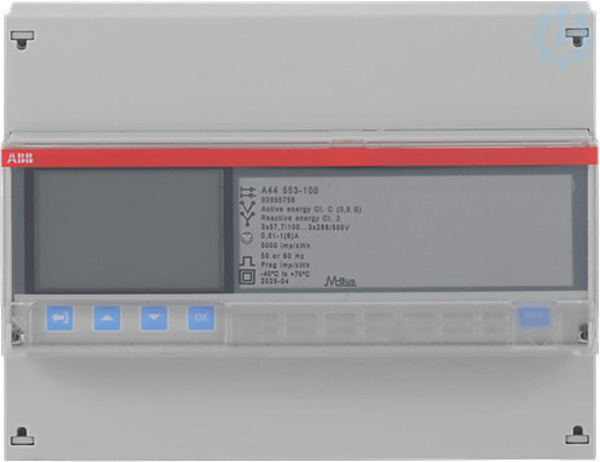

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 0,5) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung (je Phase und gesamt). Die Kommunikation kann über die integrierte M-Bus oder Infrarotschnittstelle erfolgen. Der Energiezähler hat 4 individuell programmierbare Ein-/Ausgänge. Der Ausgang kann wahlweise als Impulsausgang oder als Alarmausgang verwendet werden (bis zu 25 Alarmwerte). Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Energiezähler misst Ströme und Spannungen bis zur 16. Oberwelle und berechnet damit die gesamte harmonische Verzerrung. Zähler ist geeicht nach MID und zugelassen
Zulassung
Measuring Instruments Directive
Genauigkeitsklasse
C
Montageart
REG
Zählertyp
elektronisch
Geeignet für
Bezug/Lieferung
Tarifausführung
Multitarif
Ausführung
Messwandler
Polart
Vierleiter
Impulsart
S0
Anzeigeart
digital
Ausführung der Schnittstelle
M-Bus
Tarifsteuerung
intern/extern
Schutzart (IP)
IP20
Impulsausgang
elektrisch
Energieart
Wirk- und Blindleistung
Nennspannung (Un) N-L
57.7 V
Frequenz
50.0 Hz
Nennspannung (Un) L-L
100.0 V
Impulsrate
5000.0 Imp/kWh (kvarh)
Messungsart Lastgang
Ja
Rücklaufsperre
Ja
EDL40-Signatur
Nein
Geeicht
Ja
Mit Sperrcode
Nein
Breite in Teilungseinheiten
7.0
Maximalstrom (Imax)
6.0 A
Anzahl der Stellen
7.0
Nennstrom (In)
6.0 A
Schutzart (NEMA)
sonstige
Breite
123.0 mm
Tiefe
65.0 mm
Höhe
26.5 mm
Kategorie
Zähltechnik
Kategorie
Niederspannungsschaltgeräte
Kategorie
Elektrizitätszähler
Kategorie
Elektronischer Elektrizitätszähler
Leistungsaufnahme
0.801 W
