Bestellware
| Hersteller | Striebel & John ABB GmbH |
| Typ | KS4221 |
| Hersteller ID | 2CPX032269R9999 |
| Unsere Artikelnummer | 7846316 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4011617322696 |
| Zolltarif-Nr. | 85371098 |
15.102,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

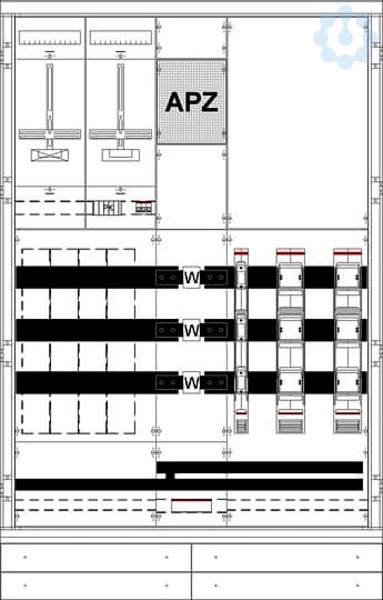

Mess- und Wandlerschrank, Baureihe pro Energy, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP54, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 1000 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, Doppeltür, Türanschlag rechts und links, Abmessungen in mm (H x B x T): 2113 x 1350 x 448, Netzsystem TN-C-S 5-polig, Anzahl Reserveplätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, verdrahtet nach den Vorgaben des NB, Spannungspfad LS-Schalter B6/25 kA 3-polig Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 80 x 10 mm 5-polig, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 250 x 40 x 10 mm, Ritz: EKS 70-04, EKSO 74, MBS: EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler 2 Sicherungslastleisten NH3/630 A (M12), Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 5, Schranktiefe 4, Platzeinheiten 720, Abdeck
Montageart
Aufputz
Unterer Anschlussraum
mit Sammelschiene
Farbe
grau
Ausführung
1-stöckig
Schutzart (IP)
IP54
Werkstoff
Stahlblech
Mit Montageplatte
Nein
Einbauhöhe
2113.0 mm
Anzahl der Zählerplätze
1.0
Breite
1350.0 mm
Anzahl der TSG-Plätze
0.0
Tiefe
448.0 mm
Höhe
2113.0 mm
Bemessungsstrom
1000.0 A
RAL-Nummer
7035.0
Einbaubreite
1350.0 mm
Anzahl der Verteilerreihen
0.0
Anzahl der Felder
3.0
Einbautiefe
448.0 mm
Umgebungstemperatur
5.0 °C
Bemessungsfrequenz
50.0 Hz
Mit Sekundärverdrahtung
Ja
Mit Zählerwechseltafel
Nein
Zähler bestückt mit Steuerleitungskanal
Nein
Abschlusspunkt Zählerplatz (APZ)
Ja
Zähler bestückt mit optischem Kommunikationskopf OKK
Nein
Geeignet für Zählerwechseltafel
Nein
Mit Spannungsversorgungsstecker
Nein
Mit Primärverdrahtung
Ja
Geeignet für Außeneinsatz
Nein
Zähler bestückt mit Zählersteckklemme ZSK
Nein
Anzahl der Zählerplätze, direkt messend
0.0
Bemessungsstoßspannungsfestigkeit Uimp
6.0 kV
Dauerstrom Inc
1000.0 A
Anzahl der Wandlerzähler
1.0
Anzahl der Schlösser
1.0
Bemessungskurzzeitstromfestigkeit Icw
50.0 kA
Anzahl der Räume für Zusatzgeräte (RFZ)
0.0
Stoßstromfestigkeit
50.0 kA
Nennspannung (Un)
415.0 V
Anzahl der Türen
2.0
Bemessungs-Belastungsfaktor RDF
1.0
Anzahl der SG-Plätze
0.0
Bemessungsisolationsspannung Ui
690.0 V
