Hersteller | Phoenix Contact Deutschland GmbH |
Typ | SPTAF1/17-3,5-ELMCGY/BK |
Hersteller ID | 1065344 |
Unsere Artikelnummer | 1250592 |
Bestellmenge | Pack á 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4055626725550 |
Zolltarif-Nr. | 85369010 |
Artikeleigenschaften

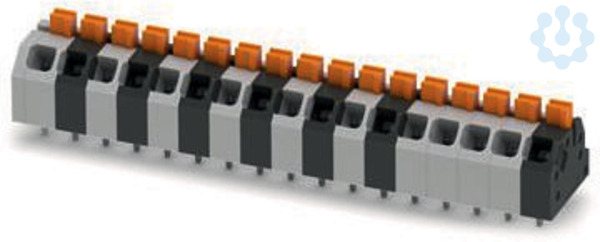

Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 17, Artikelfamilie: SPTAF 1/..-EL, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: mehrfarbig, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Verpackungsart: verpackt im Karton
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Gehäusefarbe
sonstige
Art der Leiterplattenbefestigung
Anschlusskontakt
Werkstoff des Isolierkörpers
sonstige
Anschlussart Leiterplatte
sonstige
Anschlussart Leiter
Federzuganschluss
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.2 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0.2 mm²
Betriebstemperatur
-40.0 °C
Höhe
12.8 mm
Winkel Leiterplatte/Leiteranschluss
sonstige
Kategorie
III
Werkstoff der Anschlussoberfläche
Zinn
Verschmutzungsgrad
2
Art der Banderolierung
Karton (für SMD)
Anschließbarer Leiterquerschnitt mehrdrähtig
1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Länge des Pins
2.6 mm
Kategorie
Steckverbinder
Kategorie
Leiterplattenklemme
Durchmesser Anschlusspin
1.1 mm
Rastermaß der Anschlüsse
3.5 mm
Bemessungsstoßspannung
2.5 kV
Anzahl der Etagen
1.0
Bemessungsstrom In
16.0 A
Bemessungsspannung
160.0 V
