Hersteller | Phoenix Contact Deutschland GmbH |
Typ | ZFKDSA10-15,00-5MCGNYE/BU |
Hersteller ID | 1039884 |
Unsere Artikelnummer | 1250590 |
Bestellmenge | Pack á 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4055626598529 |
Zolltarif-Nr. | 85369010 |
Artikeleigenschaften

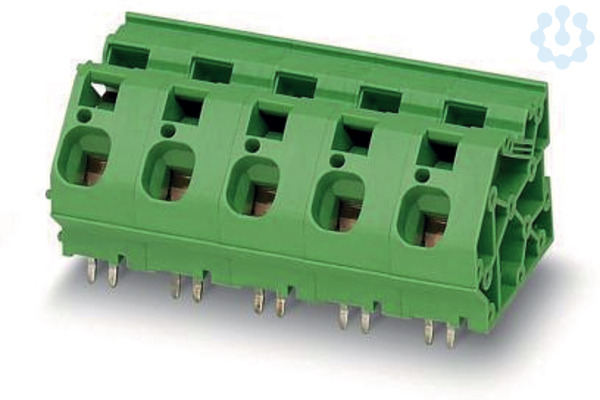

Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 10 mm², Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: ZFKDS(A) 10, Rastermaß: 15 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: mehrfarbig, Pin-Layout: Lineares Pinning, Pinlänge [P]: 6,5 mm, Verpackungsart: verpackt im Karton
Werkstoff des Isolierkörpers
sonstige
Art der Leiterplattenbefestigung
Anschlusskontakt
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Gehäusefarbe
sonstige
Anschlussart Leiterplatte
sonstige
Anschlussart Leiter
Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig
0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.2 mm²
Höhe
33.5 mm
Art der Banderolierung
Karton (für SMD)
Winkel Leiterplatte/Leiteranschluss
sonstige
Kategorie
III
Verschmutzungsgrad
2
Werkstoff der Anschlussoberfläche
Zinn
Betriebstemperatur
-40.0 °C
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
16.0 mm²
Rastermaß der Anschlüsse
15.0 mm
Kategorie
Steckverbinder
Kategorie
Leiterplattenklemme
Länge des Pins
6.5 mm
Bemessungsstrom In
76.0 A
Anzahl der elektrischen Anschlüsse
5.0
Anzahl der Etagen
1.0
Bemessungsstoßspannung
8.0 kV
Bemessungsspannung
1000.0 V
Durchmesser Anschlusspin
2.2 mm
