Bestellware
| Hersteller | Striebel & John ABB GmbH |
| Typ | KS4224Z |
| Hersteller ID | 2CPX032977R9999 |
| Unsere Artikelnummer | 1388133 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4011617329770 |
| Zolltarif-Nr. | 85371098 |
12.218,58 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

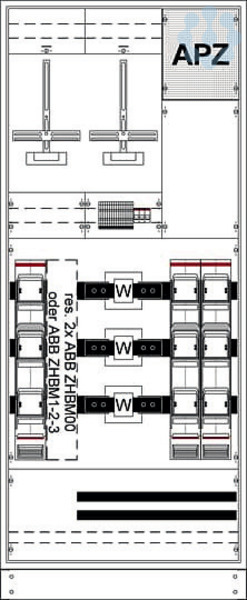

Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 630 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Abmessungen in mm (H x B x T): 1950 x 800 x 350, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Verdrahtung und Prüfklemme nach Netze BW, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 60 x 10 mm 5-polig, Trennstelle vor dem Wandler Sicherungslastleiste NH3/630 A mit Doppelanschluss V-Klemmen, Wandlerbereich Wandlerauflage mit herausnehmbarer, vernickelter Wandlerlasche 250 x 50 x 12 mm, Ritz: EKS 79-05, EKS 95-06, EKSO 85, EKSO 105, EKSO 161, EKSO 361, EKSS 84, EKSS 85, EKSS 104, EKSS 105, EKSS 152, EKSS 3
Werkstoff
Stahlblech
Farbe
grau
Ausführung
1-stöckig
Unterer Anschlussraum
mit Sammelschiene
Montageart
Aufputz
Schutzart (IP)
IP54
Mit Montageplatte
Nein
Bemessungsstrom
400.0 A
Einbauhöhe
1950.0 mm
Breite
800.0 mm
RAL-Nummer
7035.0
Anzahl der TSG-Plätze
1.0
Höhe
1950.0 mm
Einbaubreite
800.0 mm
Einbautiefe
350.0 mm
Anzahl der Verteilerreihen
0.0
Anzahl der Zählerplätze
1.0
Tiefe
350.0 mm
Anzahl der Felder
3.0
Bemessungsfrequenz
50.0 Hz
Umgebungstemperatur
5.0 °C
Zähler bestückt mit optischem Kommunikationskopf OKK
Nein
Geeignet für Zählerwechseltafel
Nein
Abschlusspunkt Zählerplatz (APZ)
Ja
Zähler bestückt mit Steuerleitungskanal
Nein
Mit Zählerwechseltafel
Nein
Mit Sekundärverdrahtung
Ja
Mit Primärverdrahtung
Ja
Geeignet für Außeneinsatz
Nein
Mit Spannungsversorgungsstecker
Ja
Zähler bestückt mit Zählersteckklemme ZSK
Nein
Anzahl der SG-Plätze
1.0
Anzahl der Schlösser
1.0
Bemessungskurzzeitstromfestigkeit Icw
50.0 kA
Bemessungsisolationsspannung Ui
690.0 V
Nennspannung (Un)
415.0 V
Stoßstromfestigkeit
50.0 kA
Anzahl der Zählerplätze, direkt messend
0.0
Bemessungsstoßspannungsfestigkeit Uimp
6.0 kV
Anzahl der Wandlerzähler
1.0
Anzahl der Türen
1.0
Dauerstrom Inc
400.0 A
Bemessungs-Belastungsfaktor RDF
1.0
Anzahl der Räume für Zusatzgeräte (RFZ)
0.0
