Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
Typ | WGV0086 |
Unsere Artikelnummer | 2840542 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4015609580316 |
Zolltarif-Nr. | 85371098 |
Artikeleigenschaften
WALTHER Gruppenverteilerschrank
Anschlussleistung: 277kVA
nach IEC61439-4 Gehäuse (G70) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss

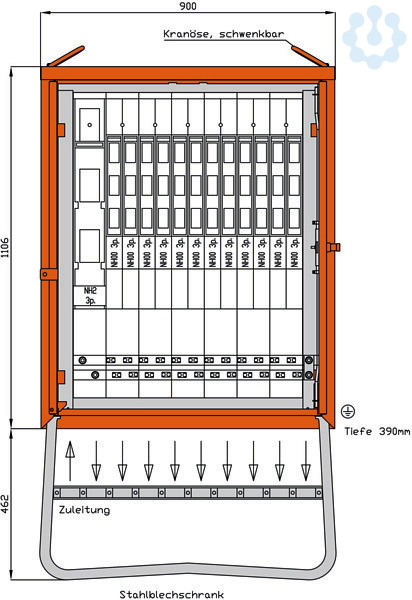

inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart : IP 44 Größe ca.: 1106 x 900 x 390mm / H-B-T + Untergestell-Höhe ca.: 462mm
Anschluss:
1 NH2-Sicherungslastschaltleiste
400A
mit Bolzenanschluss M12
1 CU-Sammelschienensystem 400A
Abgang / Absicherung: 12 NH00-Sicherungslastschaltleisten 100A
mit je 1 Prismenklemme 16-70qmm
nach IEC61439-4 Gehäuse (G70) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart : IP 44 Größe ca.: 1106 x 900 x 390mm / H-B-T + Untergestell-Höhe ca.: 462mm
Anschluss:
1 NH2-Sicherungslastschaltleiste
400A
mit Bolzenanschluss M12
1 CU-Sammelschienensystem 400A
Abgang / Absicherung: 12 NH00-Sicherungslastschaltleisten 100A
mit je 1 Prismenklemme 16-70qmm
Werkstoff des Gehäuses
Stahlblech
Schutzart (IP)
IP44
Bemessungsspannung
400 V
Hauptschalter
NH2
Ausführung
Verteilerschrank
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Breite
900.0 mm
Anzahl der Zählerfelder
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anschlussleistung
277.0 kVA
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Höhe
1568.0 mm
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Hauptschalter-Bemessungsstrom
400.0 A
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Bemessungsstrom
400.0 A
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Leitungsschutzschalter
0.0
Tiefe
390.0 mm
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Kategorie
Elektroverteiler-Systeme (inkl. Installationsverteiler)
Kategorie
Baustromverteiler
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
