Hersteller | ABB Busch-Jaeger |
Typ | GAE75-10-00250VDC |
Hersteller ID | 1SBL419025R3800 |
Unsere Artikelnummer | 1699676 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 3471522112385 |
Zolltarif-Nr. | 85365080 |
Artikeleigenschaften

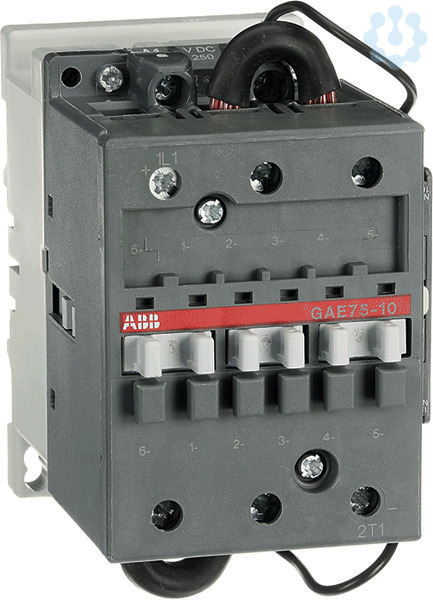

Die Schütze GAE75-10-00 sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut.
Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.
Das GAE75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Werksseitig sind keine Hilfskontakte installiert.
- Steuerkreis: DC-betätigt mit Doppelwicklungsspule (und werkseitig installiertem nacheilendem Öffner-Kontakt zum Zuschalten der Haltewicklung)
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.
Anschlussart Hauptstromkreis
Schraubanschluss
Spannungsart zur Betätigung
DC
Bemessungssteuerspeisespannung Us bei DC
250.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0.0 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0.0 V
Geeignet für Reiheneinbau
Nein
Anzahl der Hilfskontakte als Schließer
0.0
Anzahl der Schließer als Hauptkontakte
3.0
Kategorie
Niederspannungsschaltgeräte
Kategorie
Leistungsschütz zum Schalten von Gleichstrom
Kategorie
Leistungsschütz zum Schalten von Wechselstrom
Kategorie
Leistungsschütz, DC-schaltend
Bemessungsbetriebsstrom Ie bei DC-3 / DC-5 bei 440 V
85.0 A
Anzahl der Hilfskontakte als Öffner
0.0
Anzahl der Öffner als Hauptkontakte
0.0
