Hersteller | Metz Connect BTR |
Typ | 11027170 |
Unsere Artikelnummer | 1382491 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4251394620473 |
Zolltarif-Nr. | 90303320 |
Artikeleigenschaften

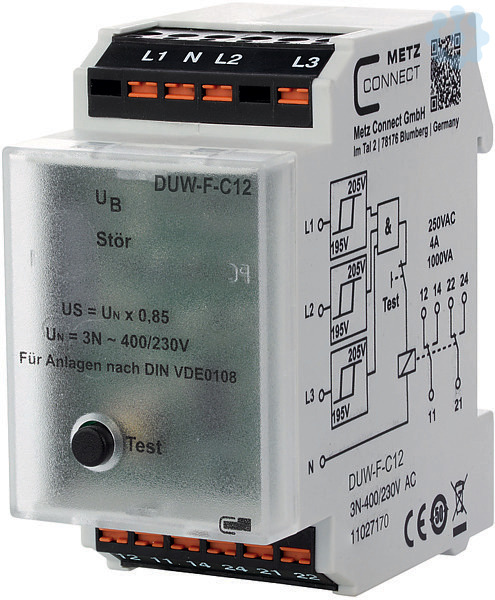

Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Gutmeldung: Relais ist angezogen (Kontakte 11-14 und 21-24 geschlossen), LED ist aus. Störmeldung: Relais ist abgefallen (Kontakte 11-14 und 21-24 offen), LED ist an. Tastendruck: Relais fällt zurück (Kontakte 11-14 und 21-24 offen), LED geht an.Anschluss mit Federkraftklemmen (Push-In)
Ausführung des elektrischen Anschlusses
Federzuganschluss
Betriebsspannung AC 50 Hz
230.0 V
Spannungsmessbereich
400.0 V
Funktion Überspannungserkennung
Nein
Funktion Phasenfolgeüberwachung
Nein
Funktion Phasenausfallerkennung
Ja
Funktion Asymmetrieerkennung
Nein
Mit abnehmbaren Klemmen
Nein
Funktion Unterspannungserkennung
Ja
Anzahl der Kontakte als Wechsler
2.0
Höhe
70.0 mm
Tiefe
65.0 mm
Kategorie
Relais
Kategorie
Phasenüberwachungsgerät
Breite
35.0 mm
Spannungsart zur Betätigung
AC
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230.0 V
