Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | DAZ16X25 |
| Unsere Artikelnummer | 2647884 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4013339842889 |
| Zolltarif-Nr. | 73181900 |
1956.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

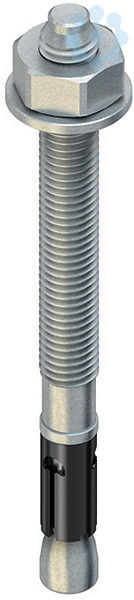

Durchsteckanker mit metrischem Anschlußgewinde M 16, einschließlich galvanisch verzinkter Mutter und Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten!
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen.
Technische Angaben Anschlußgewinde : M 16 Gesamtlänge L
: 148 mm Bohrnenn-Ø
: 16 mm Scheiben-Ø
: 30 mm Klemmbereich t fix
: ? 25 mm effektive Verankerungstiefe h ef
: 85 mm empfohlenes Drehmoment
: 110 Nm S
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen.
Technische Angaben Anschlußgewinde : M 16 Gesamtlänge L
: 148 mm Bohrnenn-Ø
: 16 mm Scheiben-Ø
: 30 mm Klemmbereich t fix
: ? 25 mm effektive Verankerungstiefe h ef
: 85 mm empfohlenes Drehmoment
: 110 Nm S
Ausführung
Spreizdübel
Werkstoff
Stahl
Werkstoffgüte
sonstige
Geeignet für Sechskant-Holzschraube
Nein
Schraube mitgeliefert
Ja
Geeignet für Befestigung mit Kabelbinder
Nein
Mit Rand
Nein
Geeignet für Gasbeton
Nein
Bohrlochdurchmesser
16.0 mm
Bohrlochtiefe
140.0 mm
Länge
146.0 mm
Oberflächenschutz
verzinkt
Geeignet für Schraubendurchmesser
16.0 mm
Vorsteckmontage
Ja
Mit Schraube
Ja
Geeignet für Beton
Ja
Geeignet für Spanplatte
Nein
Durchsteckmontage
Nein
Geeignet für Porenbeton
Nein
Geeignet für Holz
Nein
Geeignet für Gipskarton
Nein
Geeignet für Hochlochziegel
Nein
Geeignet für Kalksandstein
Nein
Geeignet für Vollziegel
Nein
Ausführung Anker
Außengewinde
Werkstoffgüte der Hülse
sonstige
ETA Erdbebenbewertung
C1 und C2
Oberflächenschutz Anker
galvanisch/elektrolytisch verzinkt
Schraubsystem
Außensechskant
Werkstoff der Hülse
Stahl
Gewindeart
metrisch
Befestigungsvorrichtung
Bolzen
Brandschutzklasse nach EN 13501-2
sonstige
Werkstoffgüte Anker
sonstige
Werkstoff des Ankers
Stahl
Betontyp
gerissener Beton
Oberflächenschutz Hülse
galvanisch/elektrolytisch verzinkt
Verankerung
Steckanker
Mit Kragen
Nein
Feuerfest
Ja
Abstandsmontage
Nein
Befestigung mit Spreizwerkzeug
Nein
Geeignet für Betonhohldiele
Nein
Gewindelänge
40.0 mm
Max. Klemmdicke
25.0 mm
Anzahl der Muttern
1.0
Anzahl der Scheiben
1.0
Gewindemaß (metrisch)
16.0
Min. Bohrlochtiefe
110.0 mm
Effektive Verankerungstiefe
85.0 mm
Schlüsselweite
24.0 mm
Feuerwiderstandsklasse nach DIN 4102-2
R120
Feuerwiderstandsklasse nach EN 13501-2
sonstige
Geeignet für gerissenen Beton
Ja
Geeignet für ungerissenen Beton
Ja
