Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | DAZ10X30E4 |
| Unsere Artikelnummer | 6462363 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4013339109814 |
| Zolltarif-Nr. | 73181900 |
6213.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

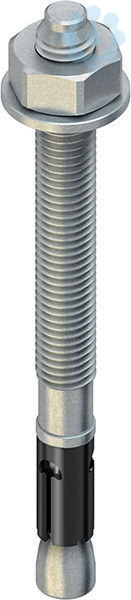

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich Mutter und Unterlegscheibe.
Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten!
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten.
Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L
: 115 mm Bohrnenn-Ø
: 10 mm Scheiben-Ø
: 21 mm Klemmbereich t fix
: ? 30 mm effektive Verankerungstiefe h ef
: 60 mm empfohlenes Drehmoment
: 45 Nm Schlüsselweite
Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten!
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten.
Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L
: 115 mm Bohrnenn-Ø
: 10 mm Scheiben-Ø
: 21 mm Klemmbereich t fix
: ? 30 mm effektive Verankerungstiefe h ef
: 60 mm empfohlenes Drehmoment
: 45 Nm Schlüsselweite
Oberflächenschutz Anker
sonstige
Feuerwiderstandsklasse nach EN 13501-2
sonstige
Befestigungsvorrichtung
Bolzen
Werkstoffgüte Anker
Edelstahl 316 (V4A)
Werkstoff des Ankers
rostfreier Stahl
Verankerung
Steckanker
Feuerwiderstandsklasse nach DIN 4102-2
R120
Oberflächenschutz Hülse
sonstige
Werkstoffgüte der Hülse
Edelstahl 316 (V4A)
Schraubsystem
Außensechskant
Werkstoff der Hülse
rostfreier Stahl
Ausführung Anker
Außengewinde
ETA Erdbebenbewertung
C1 und C2
Gewindeart
metrisch
Geeignet für gerissenen Beton
Ja
Feuerfest
Ja
Vorsteckmontage
Ja
Befestigung mit Spreizwerkzeug
Nein
Geeignet für ungerissenen Beton
Ja
Geeignet für Betonhohldiele
Nein
Abstandsmontage
Nein
Mit Kragen
Nein
Durchsteckmontage
Nein
Max. Klemmdicke
30.0 mm
Anzahl der Muttern
1.0
Gewindelänge
26.0 mm
Min. Bohrlochtiefe
75.0 mm
Anzahl der Scheiben
1.0
Effektive Verankerungstiefe
60.0 mm
Schlüsselweite
17.0 mm
Gewindemaß (metrisch)
10.0
Bohrlochdurchmesser
10.0 mm
Länge
113.0 mm
Ausführung
Spreizdübel
Werkstoffgüte
sonstige
Werkstoff
rostfreier Stahl
Geeignet für Gasbeton
Nein
Geeignet für Sechskant-Holzschraube
Nein
Mit Rand
Nein
Geeignet für Befestigung mit Kabelbinder
Nein
Mit Schraube
Ja
Bohrlochtiefe
110.0 mm
Oberflächenschutz
sonstige
Geeignet für Schraubendurchmesser
10.0 mm
Geeignet für Vollziegel
Nein
Geeignet für Hochlochziegel
Nein
Geeignet für Gipskarton
Nein
Geeignet für Holz
Nein
Geeignet für Spanplatte
Nein
Geeignet für Porenbeton
Nein
Geeignet für Kalksandstein
Nein
Geeignet für Beton
Ja
Brandschutzklasse nach EN 13501-2
sonstige
Betontyp
gerissener Beton
