Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | DAZ10X30 |
| Unsere Artikelnummer | 2647882 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4013339842841 |
| Zolltarif-Nr. | 73181900 |
663,00 € per 100 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

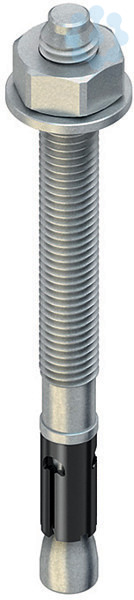

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich galvanisch verzinkter Mutter und Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten!
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen.
Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L
: 115 mm Bohrnenn-Ø
: 10 mm Scheiben-Ø
: 20 mm Klemmbereich t fix
: ? 30 mm effektive Verankerungstiefe h ef
: 60 mm empfohlenes Drehmoment
: 45 Nm Sc
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen.
Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L
: 115 mm Bohrnenn-Ø
: 10 mm Scheiben-Ø
: 20 mm Klemmbereich t fix
: ? 30 mm effektive Verankerungstiefe h ef
: 60 mm empfohlenes Drehmoment
: 45 Nm Sc
Ausführung Anker
Außengewinde
Befestigungsvorrichtung
Bolzen
Oberflächenschutz Anker
galvanisch/elektrolytisch verzinkt
Schraubsystem
Außensechskant
ETA Erdbebenbewertung
C1 und C2
Werkstoff der Hülse
Stahl
Gewindeart
metrisch
Brandschutzklasse nach EN 13501-2
sonstige
Werkstoffgüte Anker
sonstige
Werkstoff des Ankers
Stahl
Oberflächenschutz Hülse
galvanisch/elektrolytisch verzinkt
Werkstoffgüte der Hülse
sonstige
Betontyp
gerissener Beton
Verankerung
Steckanker
Mit Kragen
Nein
Abstandsmontage
Nein
Durchsteckmontage
Ja
Befestigung mit Spreizwerkzeug
Nein
Geeignet für Betonhohldiele
Nein
Feuerfest
Ja
Vorsteckmontage
Nein
Gewindelänge
26.0 mm
Max. Klemmdicke
30.0 mm
Länge
113.0 mm
Schlüsselweite
17.0 mm
Anzahl der Muttern
1.0
Min. Bohrlochtiefe
75.0 mm
Bohrlochdurchmesser
10.0 mm
Anzahl der Scheiben
1.0
Effektive Verankerungstiefe
60.0 mm
Gewindemaß (metrisch)
10.0
Ausführung
Spreizdübel
Werkstoffgüte
sonstige
Werkstoff
Stahl
Geeignet für Sechskant-Holzschraube
Nein
Geeignet für Gasbeton
Nein
Mit Rand
Nein
Mit Schraube
Ja
Geeignet für Befestigung mit Kabelbinder
Nein
Bohrlochtiefe
110.0 mm
Feuerwiderstandsklasse nach DIN 4102-2
R120
Feuerwiderstandsklasse nach EN 13501-2
sonstige
Geeignet für gerissenen Beton
Ja
Geeignet für ungerissenen Beton
Ja
Schraube mitgeliefert
Ja
Oberflächenschutz
verzinkt
Geeignet für Schraubendurchmesser
10.0 mm
Geeignet für Beton
Ja
Geeignet für Holz
Nein
Geeignet für Hochlochziegel
Nein
Geeignet für Porenbeton
Nein
Geeignet für Gipskarton
Nein
Geeignet für Spanplatte
Nein
Geeignet für Kalksandstein
Nein
Geeignet für Vollziegel
Nein
