Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
Typ | WA0065 |
Unsere Artikelnummer | 2842765 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4015609588756 |
Zolltarif-Nr. | 85371098 |
Artikeleigenschaften

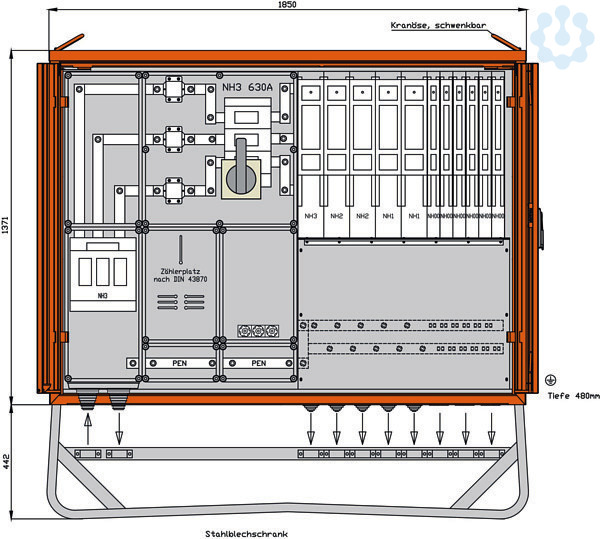

WALTHER Anschlussschrank
Anschlussleistung: bis 436kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (BVG185) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Schwenkhebel für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1371 x 1850 x 480mm / H-B-T + Untergestell-Höhe ca.: 442mm
Anschluss: 1 NH3-Sicherungslasttrennschalter 630A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH3-Lasttrennschalter mit Trennmesser xxxA
-als Hauptsicherung- 1 NH3-Sicherungslastschaltleiste 500A
mit Bolzenanschluss M12 2 NH2-Sicherungslastschaltleiste 400A
mit j
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (BVG185) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Schwenkhebel für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1371 x 1850 x 480mm / H-B-T + Untergestell-Höhe ca.: 442mm
Anschluss: 1 NH3-Sicherungslasttrennschalter 630A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH3-Lasttrennschalter mit Trennmesser xxxA
-als Hauptsicherung- 1 NH3-Sicherungslastschaltleiste 500A
mit Bolzenanschluss M12 2 NH2-Sicherungslastschaltleiste 400A
mit j
Werkstoff des Gehäuses
Stahlblech
Schutzart (IP)
IP44
Hauptschalter
NH3
Bemessungsspannung
230/400 V
Ausführung
Anschlussschrank
Anzahl der Pole Hauptschalter
3.0
Hauptschalter-Bemessungsstrom
630.0 A
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Bemessungsstrom
630.0 A
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anschlussleistung
436.0 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Breite
1850.0 mm
Anzahl der Leitungsschutzschalter
0.0
Tiefe
480.0 mm
Höhe
1813.0 mm
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Zählerfelder
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Notschalter
Nein
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Kategorie
Elektroverteiler-Systeme (inkl. Installationsverteiler)
Kategorie
Baustromverteiler
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
