Hersteller | Eaton Electric GmbH |
Typ | STI0,63(230/24) |
Hersteller ID | 036395 |
Unsere Artikelnummer | 2711939 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4015080363958 |
Zolltarif-Nr. | 85043180 |
Artikeleigenschaften

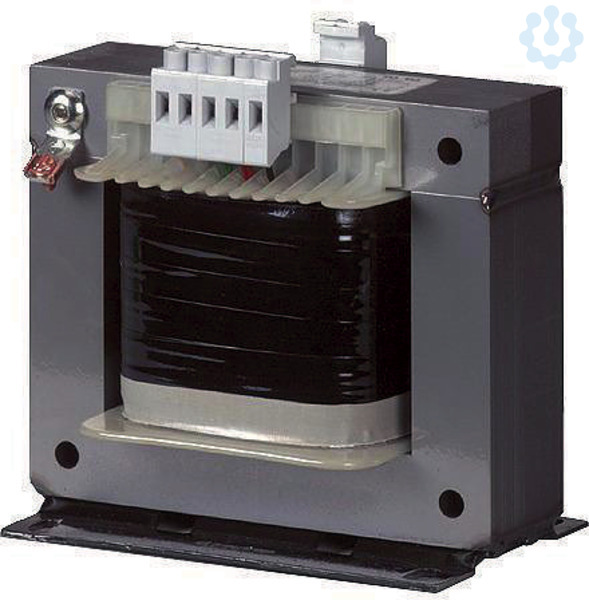

Steuertransformator, Sortiment: einphasige Steuertransformatoren ST?, Grundfunktion: einphasige Steuer-, Trenn- und Sicherheitstransformatoren STI, STZ, Nenneingangsspannung: 230 ± 5 % V, Nennausgangsspannung: 24 V, Nennleistung: 0.63 kVA, Kurzzeitleistung: 1.7 kVA, Schutzart: IP00, Normen und Bestimmungen gebaut und geprüft nach: IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Teil 2-2, VDE 0570 Teil 2-6 (Sicherheitstransformatoren), VDE 0570 Teil 2-4 (Trenntransformatoren), einsetzbar nach: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Teil 410
Schutzart (IP)
IP00
Isolierstoff-Klasse nach IEC 85
B
Leiter-Material
Kupfer
Primärspannung 5
0.0 V
Primärspannung 4
0.0 V
Sekundärspannung 10
0.0 V
Primärspannung 6
0.0 V
Sekundärspannung 2
0.0 V
Sekundärspannung 8
0.0 V
Sekundärspannung 9
0.0 V
Primärspannung 7
0.0 V
Primärspannung 1
230.0 V
Primärspannung 9
0.0 V
Primärspannung 8
0.0 V
Sekundärspannung 6
0.0 V
Sekundärspannung 1
24.0 V
Kategorie
Niederspannungsschaltgeräte
Kategorie
Einphasen-Steuertransformator
Sekundärspannung 7
0.0 V
Primärspannung 3
0.0 V
Sekundärspannung 3
0.0 V
Sekundärspannung 4
0.0 V
Sekundärspannung 5
0.0 V
Primärspannung 2
0.0 V
Primärspannung 10
0.0 V
Geeignet für Reiheneinbau
Nein
Geeignet für Platinenmontage
Nein
Kurzschlussfest
Nein
Ausgeführt als Spar-Transformator
Nein
Ringkern
Nein
Ausgeführt als Trenn-Transformator
Ja
Ausgeführt als Sicherheits-Transformator
Ja
Bemessungsscheinleistung
630.0 VA
Relative Kurzschlussspannung uk
4.1 %
Tiefe
107.0 mm
Leistungsaufnahme im Bereitschaftszustand
9.0 W
Höhe
211.0 mm
Breite
151.0 mm
Isolierstoff-Klasse gemäß IEC 85
B
