Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCVW1,5/15-ST-3,81 |
Hersteller ID | 1827101 |
Unsere Artikelnummer | 2686989 |
Bestellmenge | Pack á 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918114282 |
Zolltarif-Nr. | 85366990 |
Artikeleigenschaften

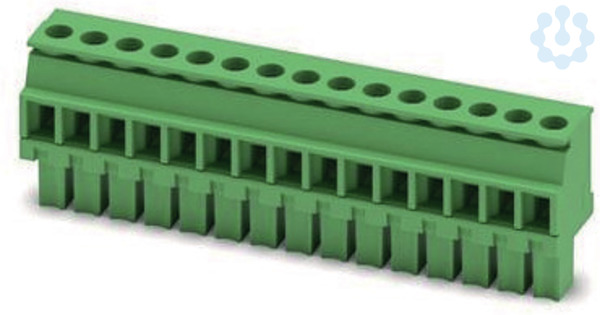

Leiterplattenstecker, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse (female), Anzahl der Potenziale: 15, Anzahl der Reihen: 1, Polzahl pro Reihe: 15, Anzahl der Anschlüsse: 15, Artikelfamilie: MCVW 1,5/..-ST, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: -90 °, Stecksystem: MINI COMBICON, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
Anschließbare Kabeltype
Rundkabel
Ausführung des elektrischen Anschlusses
Schraubanschluss
Werkstoff der Kontaktbeschichtung
Zinn
Verschmutzungsgrad
2
Winkel Kontakt/Leiteranschluss
270° (vertikal nach unten)
Verbindungsart
Leiterplatte zu Kabel
Gehäusefarbe
grün
Werkstoff des Isolierkörpers
sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Kontaktausführung
Buchse
Werkstoff des Gehäuses
sonstige
Beschichtung Gehäuse
sonstige
Kategorie
III
Werkstoff des Kontaktes
Kupfer
Betriebstemperatur
-40.0 °C
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.14 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0.14 mm²
Mit Schutzleiter
Nein
Bemessungsstrom In
8.0 A
Bemessungsstoßspannung
2.5 kV
Rastermaß der Kontakte
3.81 mm
Rastermaß der Anschlüsse
3.81 mm
Polzahl
15.0
Anzahl der Steckkontaktreihen
1.0
Bemessungsspannung
160.0 V
Gehäusebeschichtung
nicht zutreffend
Schutzart (IP), montiert
sonstige
Anschließbarer Leiterquerschnitt mehrdrähtig
0.08 mm²
Anzahl der Steckkontakte
15.0
Kategorie
Steckverbinder
Kategorie
Kabelsteckverbinder für Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
