Bestellware
| Hersteller | Eltako GmbH |

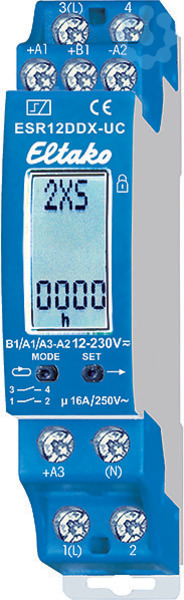

| Typ | ESR12DDX-UC |
| Hersteller ID | 21200302 |
| Unsere Artikelnummer | 3513914 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4010312108093 |
| Zolltarif-Nr. | 85371091 |
76.10 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Digital einstellbares Multifunktions-Stromstoß-Schaltrelais. Stand-by-Verlust nur 0,03 bis 0,4 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) und/oder 3(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Die Funktionen werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und digital auf einem LC-Display angezeigt, gegebenenfalls auch verriegelt. Die aufgelaufene Einschaltzeit wird ständig angezeigt. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Nur bei den Stromstoßschalter-Funktionen: Bei einem Ausfall der Versorgungsspannung wird je nach Einstellung definiert ausgeschaltet oder die Schaltstellung bleibt erhalten (dann + in der Anzeige
Steuerspannungsart 1
AC
Montageart
DIN-Schiene
Spannungsart der Versorgungsspannung
AC/DC
Steuerspannungsart 2
DC
Funktion
elektronisch mit Rückfallverzögerung
Frequenz der Steuerspannung 1
50.0 Hz
Steuerspannung 2
10.0 V
Versorgungsspannung
230.0 V
Steuerspannung 1
8.0 V
Frequenz der Steuerspannung 2
50.0 Hz
Handbedienung möglich
Ja
Max. Leuchtstofflampenlast
1000.0 VA
Breite in Teilungseinheiten
1.0
Einbautiefe
58.0 mm
Anzahl der Kontakte als Wechsler
0.0
Max. Leuchtstofflampenlast (Duo-Schaltung)
1000.0 VA
Max. Leuchtstofflampenlast (parallel kompensiert)
500.0 VA
Max. Schaltstrom (cos phi = 0,6)
8.0 A
Max. Glühlampenlast
2000.0 W
Anzahl der Kontakte als Öffner
0.0
Bemessungsschaltstrom
16.0 A
Anzahl der Kontakte als Schließer
2.0
Ausführung des elektrischen Anschlusses
Schraubanschluss
Werkstoff der Kontaktbeschichtung
sonstige
Spannungsart der Betriebsspannung
AC
Betätigungsart
digital mit Multifunktion
Werkstoff des Kontaktes
Kupfer
Werkstoff des Kontakteinsatzes
Thermoplast
Bemessungssteuerspeisespannung DC
12.0 V
Betriebsspannung DC
8.0 V
Zeitbereich
0.1 s
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Betriebsspannung AC 50 Hz
230.0 V
Nennstrom
10.0 A
Schaltleistung Leuchtstofflampen induktiv
1000.0 VA
Breite
18.0 mm
Anzahl der Ausgänge, unverzögert, Schließer
2.0
Schaltleistung Leuchtstofflampen DUO
1000.0 VA
Max. Einschaltstrom
10.0 A
Tiefe
58.0 mm
Höhe
66.0 mm
Schaltleistung Leuchtstofflampen parallel
500.0 VA
Schaltleistung Glühlampen
2000.0 W
Geeignet für Handbedienung
Nein
Anzahl der Wechsler
0.0
Anzahl der Schließer
2.0
Anzahl der Öffner
0.0
