Bestellware
| Hersteller | Metz Connect BTR |
| Typ | 110292032230 |
| Unsere Artikelnummer | 5787033 |
| Bestellmenge | 2 Stück |
| Inhalt Verpackung | 2 Stück |
| EAN | 4251394613017 |
| Zolltarif-Nr. | 85364900 |
101.12 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

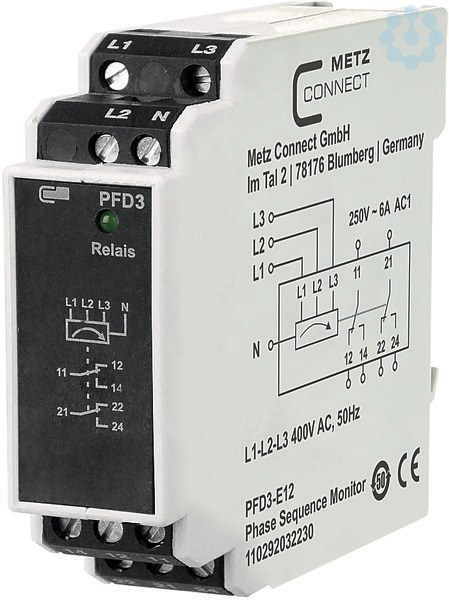

Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist mit N zu verbinden. Bei Ausfall des Nullleiters fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus).
Ausführung des elektrischen Anschlusses
Schraubanschluss
Spannungsart der Versorgungsspannung
AC
Spannungsart der Betriebsspannung
AC
Spannungsmessbereich
400.0 V
Funktion Phasenausfallerkennung
Ja
Funktion Unterspannungserkennung
Nein
Funktion Überspannungserkennung
Nein
Funktion Phasenfolgeüberwachung
Ja
Funktion Asymmetrieerkennung
Nein
Mit abnehmbaren Klemmen
Nein
Höhe
75.0 mm
Breite
22.5 mm
Anzahl der Kontakte als Wechsler
2.0
Tiefe
95.0 mm
Spannungsart zur Betätigung
AC
Bemessungssteuerspeisespannung Us bei AC 50 Hz
400.0 V
