Hersteller | ABB Busch-Jaeger |

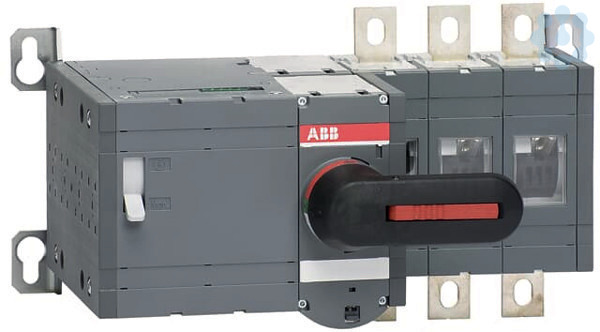

Typ | OTM400E3M230C |
Hersteller ID | 1SCA115333R1001 |
Unsere Artikelnummer | 1801739 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 6417019477114 |
Zolltarif-Nr. | 85365080 |
Artikeleigenschaften
Die motorbetriebenen Lasttrennschalter der Serie OTM sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OTM Serie schaltet Stromstärken von 40 A bis 2500 A bei Spannungen bis zu 1000 V AC. Der wartungsfreie Motor ist typenbedingt in Betriebsspannungen von 110 V bis 240 V AC und 24 V DC verfügbar. Damit ein hohes Maß an Sicherheit gewährleistet ist, sind die Motoren mit einer Sicherung gegen Überstrom geschützt. Dank kompakten Design und einfacher Verdrahtung eignet sich die OTM Serie für zahlreiche Installationen, die einen Betrieb aus der Ferne erfordern. Zusätzlich kann der Schalter jederzeit manuell betätigt werden. Darüber hinaus verfügt die OTM Serie über eine IEC Zulassung. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die simple Handhabung macht aus der OTM Serie eine optimale Lösung für die unterschiedlichsten Anwendungen.
Gerätebauart
Einbaugerät Festeinbautechnik
Schutzart (NEMA)
sonstige
Ausführung des Betätigungselements
langer Drehgriff
Schutzart (IP), frontseitig
IP00
Anschlussart Hauptstromkreis
Bolzenanschluss
Farbe des Betätigungselements
schwarz
Bemessungsbetriebsspannung
1000.0 V
Ausführung als NOT-AUS-Einrichtung
Nein
Geeignet für Frontbefestigung Zentral
Nein
Ausführung als Hauptschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Geeignet für Frontbefestigung 4-Loch
Ja
Geeignet für Verteilereinbau
Ja
Verriegelbar
Ja
Geeignet für Bodenbefestigung
Ja
Ausführung als Wartungs-/Reparaturschalter
Nein
Motorantrieb integriert
Ja
Ausführung als Wendeschalter
Nein
Motorantrieb optional
Nein
Spannungsauslöser optional
Nein
Geeignet für Zwischenbau
Nein
Bemessungsdauerstrom bei AC-21, 400 V
400.0 A
Anzahl der Hilfskontakte als Wechsler
0.0
Anzahl der Hilfskontakte als Schließer
0.0
Bemessungsdauerstrom Iu
400.0 A
Max. Bemessungsbetriebsspannung Ue bei AC
1000.0 V
Bemessungsbetriebsleistung bei AC-23, 400 V
220.0 kW
Anzahl der Hilfskontakte als Öffner
0.0
Bemessungskurzzeitstromfestigkeit Icw
15.0 kA
Polzahl
3.0
Bemessungsdauerstrom bei AC-23, 400 V
400.0 A
Kategorie
Niederspannungsschaltgeräte
Kategorie
Lasttrennschalter
Schaltleistung bei 400 V
220.0 kW
Tiefe
211.5 mm
Breite
342.0 mm
Höhe
185.0 mm
Anzahl der Schalter
1.0
