Bestellware
| Hersteller | HELUKABEL GmbH |
| Typ | TOPFLEX-EMV-UV-2YSLCYK-J-4G120-SW |
| Hersteller ID | 22245-S |
| Unsere Artikelnummer | 7158029 |
| Bestellmenge | 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892149825 |
| Zolltarif-Nr. | 85444995 |
9329.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:
Spezial-Motoranschlussleitung für die Frequenzumrichter in Anlehnung an DIN VDE 0250
Temperaturbereich
bewegt -5°C bis +70°C fest verlegt -40°C bis +70°C
Nennspannung
U0/U 600/1000 V
Höchstzul. Betriebsspannung Einphasen und Drehstrom 700/1200 V Gleichstrombetrieb 900/1800 V
Prüfspannung
4000 V
Kopplungswiderstand
je nach Leiterquerschnitt max. 250 Ohm/km
Mindestbiegeradius
bewegt für Leitungs Ø: bis 12 mm: 10x Leitungs Ø > 12 mm: 15x Leitungs Ø fest verlegt 4x Leitungs Ø
Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad)

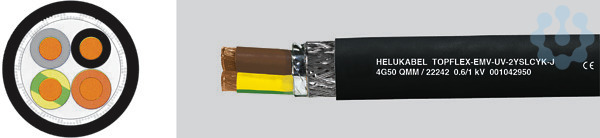

Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5
Aderisolation aus Polyethylene (PE)
Aderkennzeichnung BR, SW, GR
Adern konzentrisch in Lagen verseilt
1. Abschirmung mit Spezial-Aluminiumfolie 2. Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC
Mantelfarbe: schwarz (RAL 9005) mit Metermarkierung
Eigenschaften:
Geringe Betriebskapazität
Kleiner Kopplungswiderstand
Spezial-Motoranschlussleitung für die Frequenzumrichter in Anlehnung an DIN VDE 0250
Temperaturbereich
bewegt -5°C bis +70°C fest verlegt -40°C bis +70°C
Nennspannung
U0/U 600/1000 V
Höchstzul. Betriebsspannung Einphasen und Drehstrom 700/1200 V Gleichstrombetrieb 900/1800 V
Prüfspannung
4000 V
Kopplungswiderstand
je nach Leiterquerschnitt max. 250 Ohm/km
Mindestbiegeradius
bewegt für Leitungs Ø: bis 12 mm: 10x Leitungs Ø > 12 mm: 15x Leitungs Ø fest verlegt 4x Leitungs Ø
Strahlenbeständigkeit bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5
Aderisolation aus Polyethylene (PE)
Aderkennzeichnung BR, SW, GR
Adern konzentrisch in Lagen verseilt
1. Abschirmung mit Spezial-Aluminiumfolie 2. Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC
Mantelfarbe: schwarz (RAL 9005) mit Metermarkierung
Eigenschaften:
Geringe Betriebskapazität
Kleiner Kopplungswiderstand
Ader-Isolation
PE
Mantel-Material
PVC
Schirm über Verseilung
Geflecht
Ader-Kennzeichnung
Farbe
Leiter-Klasse
Kl.5 = feindrähtig
Flammwidrig
nach EN 60332-1-2
Mantel-Farbe
schwarz
Zul. Kabelaußentemperatur, in Bewegung
-5.0 °C
Zul. Kabelaußentemperatur, fest verlegt
-40.0 °C
Halogenfrei nach EN 50267-2-2
Nein
Schutzleiter
Ja
Ader-Zahl
4.0
Leiter-Nennquerschnitt
120.0 mm²
Nennspannung U
1000.0 V
Außendurchmesser ca.
48.7 mm
