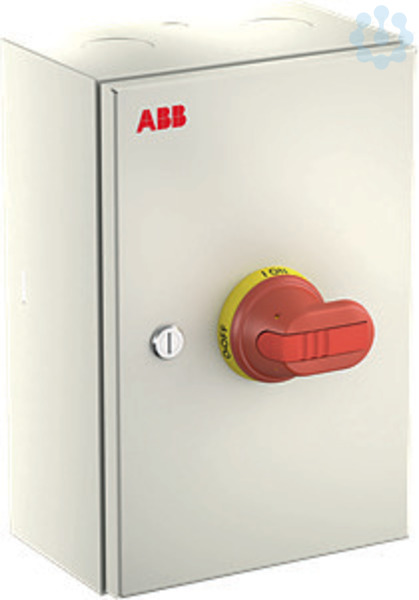

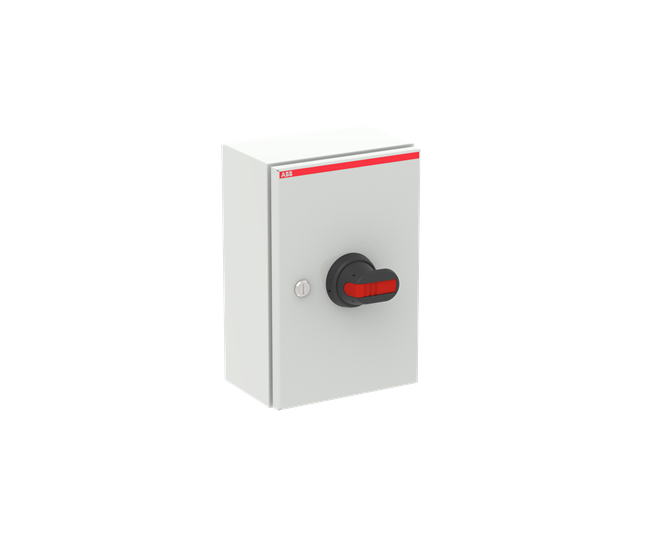

Hersteller | ABB Busch-Jaeger |
Typ | OTL100B3U |
Hersteller ID | 1SCA022562R8430 |
Unsere Artikelnummer | 1875274 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 6417019180656 |
Zolltarif-Nr. | 85365019 |
Artikeleigenschaften
Lasttrennschalter im Gehäuse von ABB erfüllen die Gerätenorm DIN EN 60947-3 und DIN EN 60529. Die Schalter sind für die Verwendung als Reparatur- und Wartungsschalter geeignet. Unser Angebot umfasst Ausführungen im Kunststoffgehäuse, Stahlblechgehäuse, Aluminiumgehäuse und Edelstahlgehäuse. Zudem sind die Schalter in 3-poliger, 4-poliger und 6-poliger Version verfügbar. Der Einsatzbereich ist je nach Typ für AC- und teilweise auch für DC-Spannungen. Als Zubehör bietet ABB eine Vielzahl an Griffen in schwarzer und rot-gelber Ausführung. Des Weiteren sind Hilfskontakte, vierte Pole, Anschlussklemmen und verschiedene Kabeleinführungen als Zubehör von ABB erhältlich.
Schutzart (IP), frontseitig
IP65
Ausführung des Betätigungselements
langer Drehgriff
Farbe des Betätigungselements
schwarz
Gerätebauart
Komplettgerät im Gehäuse
Schutzart (NEMA)
sonstige
Bemessungsbetriebsspannung
750.0 V
Geeignet für Verteilereinbau
Nein
Ausführung als Wendeschalter
Nein
Geeignet für Frontbefestigung Zentral
Nein
Motorantrieb integriert
Nein
Ausführung als NOT-AUS-Einrichtung
Nein
Ausführung als Hauptschalter
Ja
Verriegelbar
Nein
Geeignet für Bodenbefestigung
Nein
Geeignet für Frontbefestigung 4-Loch
Ja
Motorantrieb optional
Nein
Spannungsauslöser optional
Nein
Ausführung als Sicherheitsschalter
Nein
Ausführung als Wartungs-/Reparaturschalter
Nein
Höhe
300.0 mm
Anzahl der Hilfskontakte als Wechsler
0.0
Max. Bemessungsbetriebsspannung Ue bei AC
750.0 V
Bemessungsdauerstrom bei AC-21, 400 V
100.0 A
Anzahl der Hilfskontakte als Öffner
0.0
Schaltleistung bei 400 V
80.0 kW
Polzahl
3.0
Anzahl der Hilfskontakte als Schließer
0.0
Anzahl der Schalter
1.0
Bemessungsdauerstrom Iu
115.0 A
Tiefe
135.0 mm
Bemessungskurzzeitstromfestigkeit Icw
2.5 kA
Kategorie
Niederspannungsschaltgeräte
Kategorie
Lasttrennschalter
Bemessungsbetriebsleistung bei AC-23, 400 V
80.0 kW
Bemessungsdauerstrom bei AC-23, 400 V
80.0 A
Breite
200.0 mm
