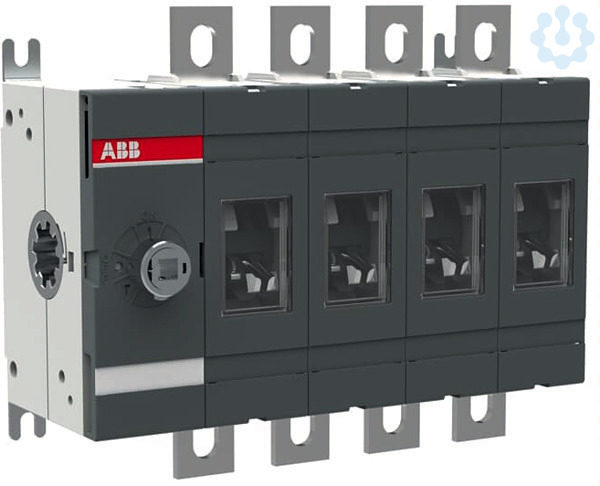

Hersteller | ABB Busch-Jaeger |
Typ | OT200E04 |
Hersteller ID | 1SCA022713R4850 |
Unsere Artikelnummer | 1960761 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 6417019228730 |
Zolltarif-Nr. | 85365019 |
Artikeleigenschaften
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer
Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A
bis 4000 A und das bei Spannungen von bis zu 690 V AC. Trotz ihrer hohen Leistung
sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch
die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der
Planung ermöglicht. Die OT-Lasttrennschalter können als Hauptschalter in
Haupt- oder Unterverteilung verwendet werden. ABB bietet ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können OT-Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A
bis 4000 A und das bei Spannungen von bis zu 690 V AC. Trotz ihrer hohen Leistung
sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch
die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der
Planung ermöglicht. Die OT-Lasttrennschalter können als Hauptschalter in
Haupt- oder Unterverteilung verwendet werden. ABB bietet ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können OT-Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Ausführung des Betätigungselements
ohne
Schutzart (NEMA)
1
Schutzart (IP), frontseitig
IP00
Gerätebauart
Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis
Bolzenanschluss
Bemessungsbetriebsspannung
1000.0 V
Ausführung als NOT-AUS-Einrichtung
Nein
Motorantrieb optional
Nein
Geeignet für Frontbefestigung Zentral
Nein
Verriegelbar
Nein
Motorantrieb integriert
Nein
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Ausführung als Hauptschalter
Ja
Ausführung als Wendeschalter
Nein
Geeignet für Frontbefestigung 4-Loch
Ja
Spannungsauslöser optional
Nein
Geeignet für Verteilereinbau
Ja
Bemessungsbetriebsleistung bei AC-23, 400 V
110.0 kW
Max. Bemessungsbetriebsspannung Ue bei AC
1000.0 V
Anzahl der Hilfskontakte als Schließer
0.0
Bemessungsdauerstrom Iu
200.0 A
Bemessungsdauerstrom bei AC-23, 400 V
200.0 A
Anzahl der Hilfskontakte als Wechsler
0.0
Bemessungsdauerstrom bei AC-21, 400 V
200.0 A
Polzahl
4.0
Anzahl der Schalter
1.0
Anzahl der Hilfskontakte als Öffner
0.0
Schaltleistung bei 400 V
200.0 kW
Kategorie
Niederspannungsschaltgeräte
Kategorie
Lasttrennschalter
Bemessungskurzzeitstromfestigkeit Icw
8.0 kA
Höhe
150.0 mm
Tiefe
82.5 mm
Breite
185.5 mm
