Bestellware
| Hersteller | Glen Dimplex Deutschland GmbH DIMP |
| Typ | VHKTWES9 |
| Hersteller ID | 382730 |
| Unsere Artikelnummer | 8241324 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015627382732 |
| Zolltarif-Nr. | 84818059 |
635.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

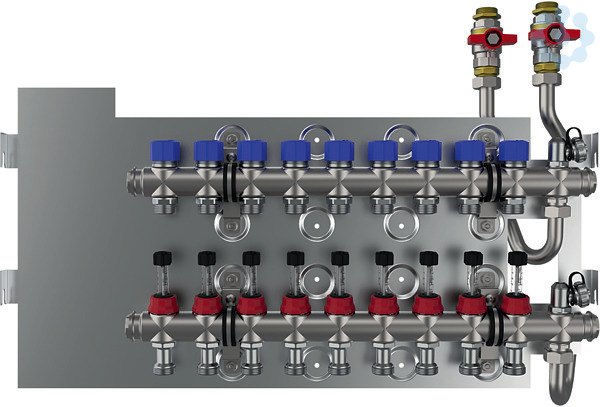

Verteiler aus Edelstahl 1.4301 zur Erweiterung der Trinkwassererwärmungsmodule auf wahlweise 4 bis max. 9 Heiz- oder Kühlkreise für Vor- und Rücklauf. Alle Verteil- und Anschlusskomponenten auf einem Blech vormontiert, dadurch einfacher Anschluss und Einbau in das Schrankmodul (UPG L / APG L) möglich. Verteilerbalken bestehend aus: Durchflussanzeiger 0-3 l/min im Vorlaufverteiler zum hydraulischen Abgleich jedes einzelnen Heizkreises, Absperr- und regulierbarer Durchfluss für jeden Wand- oder Fußbodenheizungskreis im Rücklaufverteiler mit Thermostatventileinsätzen M30x1,5 für die Aufnahme von Stell- bzw. Regelantrieben, Spül-, Füll-, Entleerungsventile und Absperrkugelhähne G ¾? AG im Vor- und Rücklauf, schallentkoppelte Montage auf dem Grundblech mit gummierten Befestigungsschellen. Anschlussnennweite Heiz- bzw. Kühlkreise G ¾?AG, max. Betriebsdruck 4 bar.
Nenndurchmesser Abzweigungen
3/4 Zoll (20)
Form
Durchgang mit geraden Abzweigen
Nenndurchmesser Anschluss 1
3/4 Zoll (20)
Anschluss Abzweigungen
Außengewinde konisch (NPT)
Venturidüse
ohne
Oberflächenschutz
unbehandelt
Werkstoff
rostfreier Stahl
Anschluss 1
Außengewinde (metrisch)
Nenndurchmesser Anschluss 2
3/4 Zoll (20)
Ausführung
Verteiler/Sammler
Druckstufe Artikel
PN 4
Anschluss 2
Außengewinde (metrisch)
Montageart
Einbau
Werkstoffgüte
Edelstahl 304 (1.4301)
Unterschiedliche Abstände zwischen Abzweigungen
Nein
Typenzulassung nach BBR/EKS
Ja
Geeignet für Pressluft
Nein
Mit Füll- und Entleerungshahn
Ja
Mit Absperrventil
Ja
Geeignet für Heizungswasser
Ja
Mit Wandbefestigungsbügel
Nein
Mit Entlüftung
Ja
Geeignet für Glykol
Ja
KOMO-Prüfsiegel
Nein
Systemgebunden
Ja
Geeignet für Leitungswasser
Ja
Mit Füßen
Nein
Geeignet für Ethanol
Ja
Mit verstellbaren Bodenstützen
Nein
Mit Befestigungsmaterial
Ja
Mit Isolierung
Nein
Geeignet für Kühlwasser
Ja
Anzahl der Abzweige
9.0
Arbeitslänge Abzweig 1
0.0 mm
Länge Anschluss 2
230.0 mm
Abstand zwischen den Abzweigungen
50.0 mm
Max. Mediumtemperatur (Dauerbetrieb)
45.0 °C
Breite
691.0 mm
Länge Anschluss 1
472.0 mm
Länge Verteiler
542.0 mm
Höhe
372.0 mm
Arbeitslänge Verteiler
492.0 mm
Länge Seitenarm
0.0 mm
Arbeitslänge Anschluss 2
100.0 mm
Anzahl der Verzweigungsrichtungen
0.0
Tiefe
76.0 mm
Arbeitslänge Anschluss 1
100.0 mm
