Bestellware
| Hersteller | Glen Dimplex Deutschland GmbH DIMP |
| Typ | VHKTWES8 |
| Hersteller ID | 382720 |
| Unsere Artikelnummer | 8241323 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015627382725 |
| Zolltarif-Nr. | 84818059 |
595.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

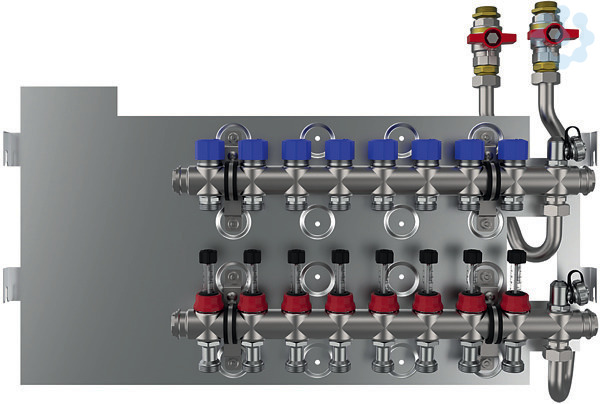

Verteiler aus Edelstahl 1.4301 zur Erweiterung der Trinkwassererwärmungsmodule auf wahlweise 4 bis max. 9 Heiz- oder Kühlkreise für Vor- und Rücklauf. Alle Verteil- und Anschlusskomponenten auf einem Blech vormontiert, dadurch einfacher Anschluss und Einbau in das Schrankmodul (UPG L / APG L) möglich. Verteilerbalken bestehend aus: Durchflussanzeiger 0-3 l/min im Vorlaufverteiler zum hydraulischen Abgleich jedes einzelnen Heizkreises, Absperr- und regulierbarer Durchfluss für jeden Wand- oder Fußbodenheizungskreis im Rücklaufverteiler mit Thermostatventileinsätzen M30x1,5 für die Aufnahme von Stell- bzw. Regelantrieben, Spül-, Füll-, Entleerungsventile und Absperrkugelhähne G ¾? AG im Vor- und Rücklauf, schallentkoppelte Montage auf dem Grundblech mit gummierten Befestigungsschellen. Anschlussnennweite Heiz- bzw. Kühlkreise G ¾?AG, max. Betriebsdruck 4 bar.
Nenndurchmesser Anschluss 1
3/4 Zoll (20)
Nenndurchmesser Abzweigungen
3/4 Zoll (20)
Werkstoff
rostfreier Stahl
Anschluss 1
Außengewinde (metrisch)
Venturidüse
ohne
Anschluss Abzweigungen
Außengewinde konisch (NPT)
Form
Durchgang mit geraden Abzweigen
Oberflächenschutz
unbehandelt
Nenndurchmesser Anschluss 2
3/4 Zoll (20)
Anschluss 2
Außengewinde (metrisch)
Ausführung
Verteiler/Sammler
Werkstoffgüte
Edelstahl 304 (1.4301)
Montageart
Einbau
Druckstufe Artikel
PN 4
Mit Füll- und Entleerungshahn
Ja
Mit Entlüftung
Ja
Mit Wandbefestigungsbügel
Nein
Geeignet für Heizungswasser
Ja
Typenzulassung nach BBR/EKS
Ja
Mit Absperrventil
Ja
KOMO-Prüfsiegel
Nein
Systemgebunden
Ja
Geeignet für Leitungswasser
Ja
Geeignet für Glykol
Ja
Mit Füßen
Nein
Geeignet für Ethanol
Ja
Mit verstellbaren Bodenstützen
Nein
Geeignet für Pressluft
Nein
Geeignet für Kühlwasser
Ja
Mit Befestigungsmaterial
Ja
Mit Isolierung
Nein
Unterschiedliche Abstände zwischen Abzweigungen
Nein
Länge Verteiler
492.0 mm
Anzahl der Verzweigungsrichtungen
0.0
Anzahl der Abzweige
8.0
Länge Anschluss 1
472.0 mm
Arbeitslänge Verteiler
442.0 mm
Länge Anschluss 2
230.0 mm
Max. Mediumtemperatur (Dauerbetrieb)
45.0 °C
Höhe
372.0 mm
Arbeitslänge Anschluss 2
100.0 mm
Breite
691.0 mm
Tiefe
76.0 mm
Arbeitslänge Anschluss 1
100.0 mm
Länge Seitenarm
0.0 mm
Abstand zwischen den Abzweigungen
50.0 mm
Arbeitslänge Abzweig 1
0.0 mm
