Bestellware
| Hersteller | Glen Dimplex Deutschland GmbH DIMP |
| Typ | VHKTWES5 |
| Hersteller ID | 382690 |
| Unsere Artikelnummer | 8241320 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015627382695 |
| Zolltarif-Nr. | 84818059 |
507.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

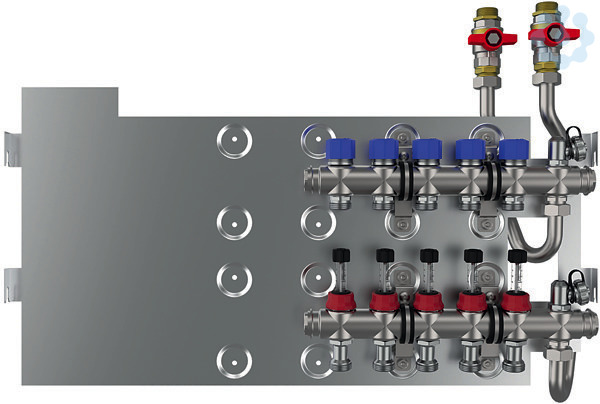

Verteiler aus Edelstahl 1.4301 zur Erweiterung der Trinkwassererwärmungsmodule auf wahlweise 4 bis max. 9 Heiz- oder Kühlkreise für Vor- und Rücklauf. Alle Verteil- und Anschlusskomponenten auf einem Blech vormontiert, dadurch einfacher Anschluss und Einbau in das Schrankmodul (UPG L / APG L) möglich. Verteilerbalken bestehend aus: Durchflussanzeiger 0-3 l/min im Vorlaufverteiler zum hydraulischen Abgleich jedes einzelnen Heizkreises, Absperr- und regulierbarer Durchfluss für jeden Wand- oder Fußbodenheizungskreis im Rücklaufverteiler mit Thermostatventileinsätzen M30x1,5 für die Aufnahme von Stell- bzw. Regelantrieben, Spül-, Füll-, Entleerungsventile und Absperrkugelhähne G ¾? AG im Vor- und Rücklauf, schallentkoppelte Montage auf dem Grundblech mit gummierten Befestigungsschellen. Anschlussnennweite Heiz- bzw. Kühlkreise G ¾?AG, max. Betriebsdruck 4 bar.
Anschluss 1
Außengewinde (metrisch)
Montageart
Einbau
Anschluss 2
Außengewinde (metrisch)
Form
Durchgang mit geraden Abzweigen
Nenndurchmesser Anschluss 2
3/4 Zoll (20)
Venturidüse
ohne
Druckstufe Artikel
PN 4
Anschluss Abzweigungen
Außengewinde konisch (NPT)
Oberflächenschutz
unbehandelt
Ausführung
Verteiler/Sammler
Werkstoffgüte
Edelstahl 304 (1.4301)
Nenndurchmesser Anschluss 1
3/4 Zoll (20)
Werkstoff
rostfreier Stahl
Nenndurchmesser Abzweigungen
3/4 Zoll (20)
Mit Entlüftung
Ja
Geeignet für Heizungswasser
Ja
Mit Absperrventil
Ja
Mit Isolierung
Nein
Mit Befestigungsmaterial
Ja
Mit Wandbefestigungsbügel
Nein
Typenzulassung nach BBR/EKS
Ja
Mit Füll- und Entleerungshahn
Ja
Mit Füßen
Nein
KOMO-Prüfsiegel
Nein
Systemgebunden
Ja
Geeignet für Ethanol
Ja
Geeignet für Glykol
Ja
Geeignet für Kühlwasser
Ja
Geeignet für Leitungswasser
Ja
Unterschiedliche Abstände zwischen Abzweigungen
Nein
Geeignet für Pressluft
Nein
Mit verstellbaren Bodenstützen
Nein
Länge Seitenarm
0.0 mm
Arbeitslänge Anschluss 2
100.0 mm
Breite
691.0 mm
Anzahl der Abzweige
5.0
Arbeitslänge Verteiler
292.0 mm
Länge Verteiler
342.0 mm
Höhe
372.0 mm
Länge Anschluss 2
230.0 mm
Max. Mediumtemperatur (Dauerbetrieb)
45.0 °C
Tiefe
76.0 mm
Arbeitslänge Anschluss 1
100.0 mm
Anzahl der Verzweigungsrichtungen
0.0
Arbeitslänge Abzweig 1
0.0 mm
Länge Anschluss 1
472.0 mm
Abstand zwischen den Abzweigungen
50.0 mm
