Bestellware
| Hersteller | Glen Dimplex Deutschland GmbH DIMP |
| Typ | VHKTWES4 |
| Hersteller ID | 382680 |
| Unsere Artikelnummer | 8241319 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015627382688 |
| Zolltarif-Nr. | 84818059 |
450.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

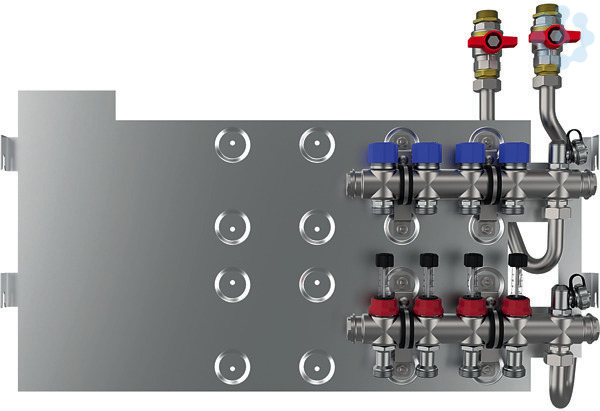

Verteiler aus Edelstahl 1.4301 zur Erweiterung der Trinkwassererwärmungsmodule auf wahlweise 4 bis max. 9 Heiz- oder Kühlkreise für Vor- und Rücklauf. Alle Verteil- und Anschlusskomponenten auf einem Blech vormontiert, dadurch einfacher Anschluss und Einbau in das Schrankmodul (UPG L / APG L) möglich. Verteilerbalken bestehend aus: Durchflussanzeiger 0-3 l/min im Vorlaufverteiler zum hydraulischen Abgleich jedes einzelnen Heizkreises, Absperr- und regulierbarer Durchfluss für jeden Wand- oder Fußbodenheizungskreis im Rücklaufverteiler mit Thermostatventileinsätzen M30x1,5 für die Aufnahme von Stell- bzw. Regelantrieben, Spül-, Füll-, Entleerungsventile und Absperrkugelhähne G ¾? AG im Vor- und Rücklauf, schallentkoppelte Montage auf dem Grundblech mit gummierten Befestigungsschellen. Anschlussnennweite Heiz- bzw. Kühlkreise G ¾?AG, max. Betriebsdruck 4 bar.
Nenndurchmesser Anschluss 1
3/4 Zoll (20)
Werkstoff
rostfreier Stahl
Anschluss Abzweigungen
Außengewinde konisch (NPT)
Form
Durchgang mit geraden Abzweigen
Nenndurchmesser Abzweigungen
3/4 Zoll (20)
Oberflächenschutz
unbehandelt
Anschluss 1
Außengewinde (metrisch)
Nenndurchmesser Anschluss 2
3/4 Zoll (20)
Montageart
Einbau
Venturidüse
ohne
Druckstufe Artikel
PN 4
Werkstoffgüte
Edelstahl 304 (1.4301)
Anschluss 2
Außengewinde (metrisch)
Ausführung
Verteiler/Sammler
Mit Füll- und Entleerungshahn
Ja
Typenzulassung nach BBR/EKS
Ja
Unterschiedliche Abstände zwischen Abzweigungen
Nein
Mit Isolierung
Nein
Mit Entlüftung
Ja
Mit Befestigungsmaterial
Ja
Geeignet für Pressluft
Nein
Mit verstellbaren Bodenstützen
Nein
Mit Füßen
Nein
Geeignet für Leitungswasser
Ja
Geeignet für Glykol
Ja
KOMO-Prüfsiegel
Nein
Geeignet für Ethanol
Ja
Geeignet für Kühlwasser
Ja
Mit Wandbefestigungsbügel
Nein
Systemgebunden
Ja
Mit Absperrventil
Ja
Geeignet für Heizungswasser
Ja
Arbeitslänge Abzweig 1
0.0 mm
Anzahl der Verzweigungsrichtungen
0.0
Anzahl der Abzweige
4.0
Tiefe
76.0 mm
Länge Anschluss 1
472.0 mm
Höhe
372.0 mm
Abstand zwischen den Abzweigungen
50.0 mm
Breite
691.0 mm
Länge Seitenarm
0.0 mm
Max. Mediumtemperatur (Dauerbetrieb)
45.0 °C
Arbeitslänge Verteiler
242.0 mm
Arbeitslänge Anschluss 2
100.0 mm
Arbeitslänge Anschluss 1
100.0 mm
Länge Verteiler
292.0 mm
Länge Anschluss 2
230.0 mm
