Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | KP80.150/6 |
| Unsere Artikelnummer | 2622174 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339952526 |
| Zolltarif-Nr. | 39259020 |
61.00 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

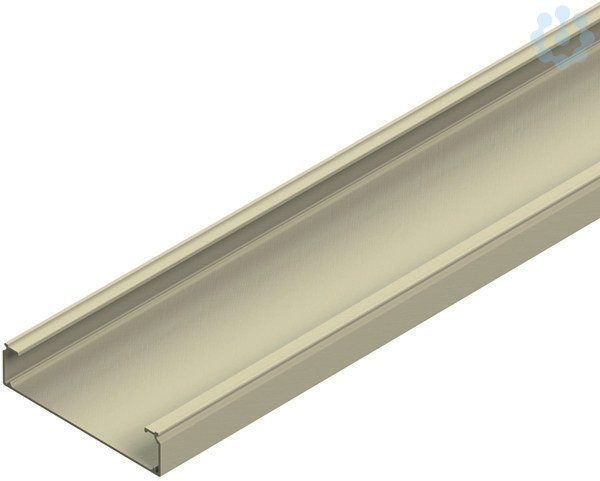

GFK-Kabelrinne, pultrudiert, mit ungelochten Seitenholmen und ohne Bodenlochung, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Der Stoßstellenverbinder KPGH 80 ist nicht im Lieferumfang enthalten bitte gesondert bestellen. Bei der Montage der Stoßstellenverbinder KPGH 80 ist die zu beachtenden Ausdehnungsdistanz der Kabelrinnen von ca. 3 mm zu berücksichtigen.
Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen.
Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar.
Abmessungen (ca. Maße) H x B : 80 x 150 mm
Materialstärke t
: 2,5 - 3,1 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 10690 mm²
Werkstoff
: UP-
Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen.
Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar.
Abmessungen (ca. Maße) H x B : 80 x 150 mm
Materialstärke t
: 2,5 - 3,1 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 10690 mm²
Werkstoff
: UP-
Oberflächenschutz
sonstige
Werkstoffgüte
GFK
Werkstoff
Kunststoff
Ausführung
ohne Verbinder
Farbe
sonstige
Belastungstesttyp nach IEC 61537
Typ III
Art des Verbinders
geschraubt
Einsatztemperatur
-80.0 °C
Seitenlochung
Nein
Geeignet für Funktionserhalt
Nein
Mit Oberteil
Nein
NATO-Lochbild
Nein
Montagelochung im Boden
Nein
Höhe
80.0 mm
Breite
150.0 mm
Arbeitslänge
6000.0 mm
RAL-Nummer
7032.0
Nutzbarer Querschnitt
10690.0 mm²
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
1600.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
1600.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
700.0 N/m
Länge
6000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
1600.0 N/m
Gewicht
2.0 kg/m
Rostfreier Stahl, gebeizt
Nein
Weitspann-Ausführung
Nein
Max. sichere Arbeitslast nach IEC 61537
1600.0 N/m
Spannweite zwischen den Trägern nach IEC 61537
2000.0 mm
Oberfläche
sonstige
