Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | DAZ12X10 |
| Unsere Artikelnummer | 2647883 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4013339842865 |
| Zolltarif-Nr. | 73181900 |
970.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

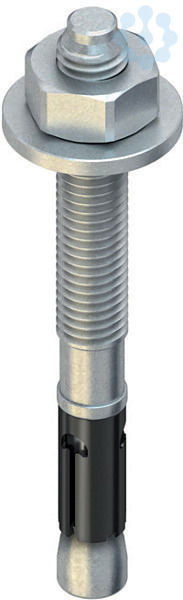

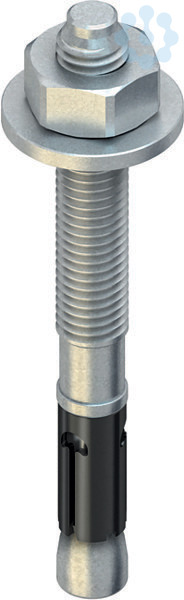

Durchsteckanker mit metrischem Anschlußgewinde M 12, einschließlich galvanisch verzinkter Mutter und großer Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten!
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen.

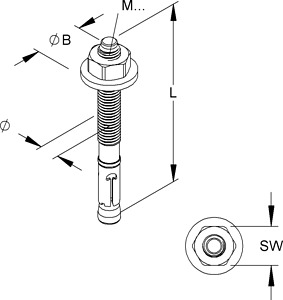

Technische Angaben Anschlußgewinde : M 12 Gesamtlänge L
: 110 mm Bohrnenn-Ø
: 12 mm Scheiben-Ø
: 30 mm Klemmbereich t f
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen.
Technische Angaben Anschlußgewinde : M 12 Gesamtlänge L
: 110 mm Bohrnenn-Ø
: 12 mm Scheiben-Ø
: 30 mm Klemmbereich t f
Ausführung
Spreizdübel
Werkstoffgüte
sonstige
Werkstoff
Stahl
Oberflächenschutz
verzinkt
Geeignet für Schraubendurchmesser
12.0 mm
Geeignet für Beton
Ja
Geeignet für Befestigung mit Kabelbinder
Nein
Geeignet für Vollziegel
Nein
Vorsteckmontage
Ja
Geeignet für Sechskant-Holzschraube
Nein
Mit Rand
Nein
Geeignet für Holz
Nein
Durchsteckmontage
Nein
Geeignet für Gipskarton
Nein
Geeignet für Hochlochziegel
Nein
Mit Schraube
Ja
Geeignet für Kalksandstein
Nein
Geeignet für Porenbeton
Nein
Geeignet für Spanplatte
Nein
Geeignet für Gasbeton
Nein
Bohrlochtiefe
105.0 mm
Länge
108.0 mm
Bohrlochdurchmesser
12.0 mm
Ausführung Anker
Außengewinde
Befestigungsvorrichtung
Bolzen
Werkstoff der Hülse
Stahl
Oberflächenschutz Hülse
galvanisch/elektrolytisch verzinkt
Werkstoffgüte der Hülse
sonstige
ETA Erdbebenbewertung
C1 und C2
Gewindeart
metrisch
Werkstoffgüte Anker
sonstige
Werkstoff des Ankers
Stahl
Verankerung
Steckanker
Betontyp
gerissener Beton
Oberflächenschutz Anker
galvanisch/elektrolytisch verzinkt
Schraubsystem
Außensechskant
Brandschutzklasse nach EN 13501-2
sonstige
Mit Kragen
Nein
Feuerfest
Ja
Geeignet für Betonhohldiele
Nein
Befestigung mit Spreizwerkzeug
Nein
Abstandsmontage
Nein
Gewindelänge
31.0 mm
Effektive Verankerungstiefe
70.0 mm
Gewindemaß (metrisch)
12.0
Anzahl der Scheiben
1.0
Schlüsselweite
19.0 mm
Anzahl der Muttern
1.0
Min. Bohrlochtiefe
90.0 mm
Max. Klemmdicke
10.0 mm
Schraube mitgeliefert
Ja
