Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | DAZ10X10E4 |
| Unsere Artikelnummer | 2606307 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4013339062157 |
| Zolltarif-Nr. | 73181900 |
5777.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

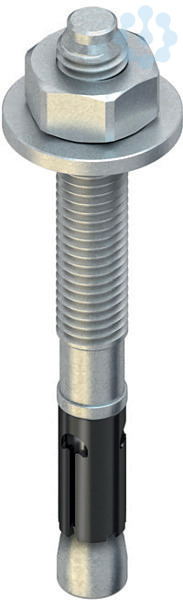

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich Mutter und Unterlegscheibe.
Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten!
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten.
Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L
: 95 mm Bohrnenn-Ø
: 10 mm Scheiben-Ø
: 21 mm Klemmbereich t fix
: ? 10 mm effektive Verankerungstiefe h ef
: 60 mm empfohlenes Drehmoment
: 45 Nm Schlüsselweite
Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten!
Anwendung
: Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten.
Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L
: 95 mm Bohrnenn-Ø
: 10 mm Scheiben-Ø
: 21 mm Klemmbereich t fix
: ? 10 mm effektive Verankerungstiefe h ef
: 60 mm empfohlenes Drehmoment
: 45 Nm Schlüsselweite
Werkstoffgüte
sonstige
Ausführung
Spreizdübel
Oberflächenschutz
sonstige
Werkstoff
Stahl
Geeignet für Schraubendurchmesser
10.0 mm
Geeignet für Beton
Ja
Geeignet für Befestigung mit Kabelbinder
Nein
Geeignet für Vollziegel
Nein
Geeignet für Holz
Nein
Geeignet für Sechskant-Holzschraube
Nein
Mit Rand
Nein
Durchsteckmontage
Nein
Vorsteckmontage
Ja
Mit Schraube
Ja
Geeignet für Gasbeton
Nein
Geeignet für Porenbeton
Nein
Geeignet für Kalksandstein
Nein
Geeignet für Hochlochziegel
Nein
Geeignet für Spanplatte
Nein
Geeignet für Gipskarton
Nein
Bohrlochdurchmesser
10.0 mm
Länge
93.0 mm
Bohrlochtiefe
90.0 mm
Brandschutzklasse nach EN 13501-2
sonstige
Werkstoffgüte der Hülse
Edelstahl 316 (V4A)
Werkstoff der Hülse
rostfreier Stahl
Gewindeart
metrisch
Werkstoffgüte Anker
Edelstahl 316 (V4A)
Werkstoff des Ankers
rostfreier Stahl
Schraubsystem
Außensechskant
Verankerung
Steckanker
Ausführung Anker
Außengewinde
Betontyp
gerissener Beton
Oberflächenschutz Hülse
sonstige
Befestigungsvorrichtung
Bolzen
Oberflächenschutz Anker
sonstige
ETA Erdbebenbewertung
C1 und C2
Befestigung mit Spreizwerkzeug
Nein
Abstandsmontage
Nein
Mit Kragen
Nein
Geeignet für Betonhohldiele
Nein
Feuerfest
Ja
Anzahl der Scheiben
1.0
Gewindemaß (metrisch)
10.0
Effektive Verankerungstiefe
60.0 mm
Schlüsselweite
17.0 mm
Max. Klemmdicke
10.0 mm
Min. Bohrlochtiefe
75.0 mm
Anzahl der Muttern
1.0
Gewindelänge
26.0 mm
