Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0241R1 |
| Unsere Artikelnummer | 7681071 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609067930 |
| Zolltarif-Nr. | 85371098 |
9263.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

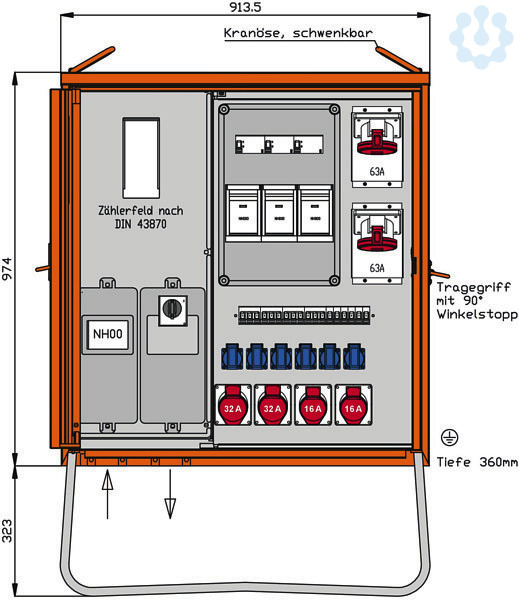

WALTHER Anschlussverteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 914 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 100A
mit thermisch-magnetischem Auslöser 1 Abgangsklemme 10-50qmm 2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD- 1 RC
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 914 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 100A
mit thermisch-magnetischem Auslöser 1 Abgangsklemme 10-50qmm 2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD- 1 RC
Schutzart (IP)
IP44
Hauptschalter
Leistungsschalter
Ausführung
Anschlussverteilerschrank
Fehlerstrom-Typ
B
Bemessungsspannung
230/400 V
Werkstoff des Gehäuses
Stahlblech
Notschalter
Nein
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
2.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Zählerfelder
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Höhe
1297.0 mm
Anschlussleistung
69.0 kVA
Anzahl der Pole Hauptschalter
3.0
Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Leitungsschutzschalter
10.0
Tiefe
360.0 mm
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Hauptschalter-Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Breite
914.0 mm
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
