Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAV0101CH |
| Unsere Artikelnummer | 5331036 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609530045 |
| Zolltarif-Nr. | 85371098 |
4789.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

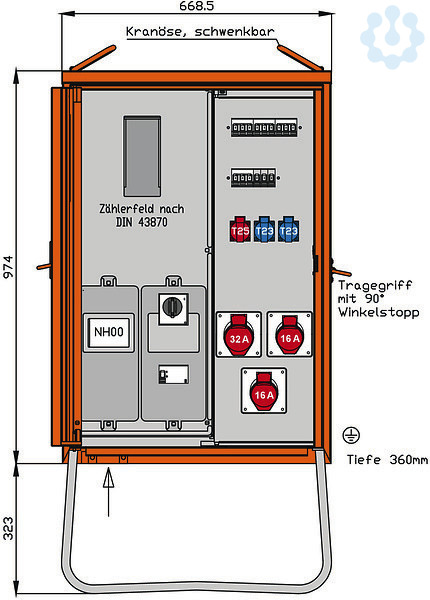

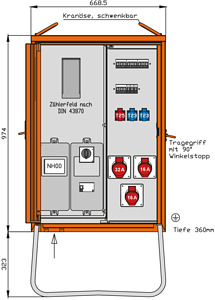

WALTHER Anschlussverteilerschrank
Anschlussleistung: 44kVA
nach IEC61439-4 Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 63A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser 1 RCD-Schutzschalter 4P 63A/30mA -A- 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 Anbaudose Ty
nach IEC61439-4 Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH00-Sicherungslasttrennschalter 63A
mit Bügelklemmen 10-50qmm
Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung: 1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser 1 RCD-Schutzschalter 4P 63A/30mA -A- 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 Anbaudose Ty
Schutzart (IP)
IP44
Ausführung
Anschlussverteilerschrank
Werkstoff des Gehäuses
Stahlblech
Hauptschalter
Leistungsschalter
Bemessungsspannung
230/400 V
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Bemessungsstrom
63.0 A
Hauptschalter-Bemessungsstrom
63.0 A
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Breite
669.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Leitungsschutzschalter
6.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Tiefe
360.0 mm
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anschlussleistung
44.0 kVA
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Zählerfelder
1.0
Höhe
974.0 mm
Anzahl der Pole Hauptschalter
3.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Fehlerstrom-Typ
A
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
