Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WA0032 |
| Unsere Artikelnummer | 2840538 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609569403 |
| Zolltarif-Nr. | 85371098 |
8520.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

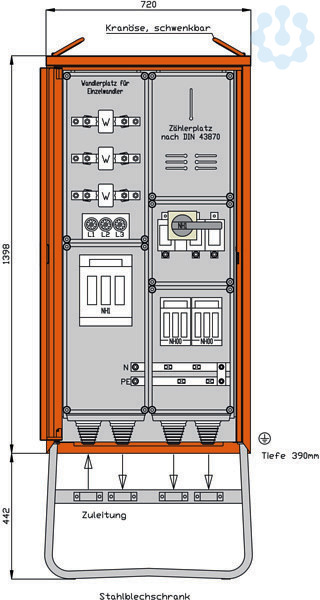

WALTHER Anschlussschrank
Anschlussleistung: 138kVA
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1398 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mm
Anschluss: 1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 200A
-als Hauptsicherung- 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1398 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mm
Anschluss: 1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenanschluss M10
Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 200A
-als Hauptsicherung- 2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
Ausführung
Anschlussschrank
Hauptschalter
NH1
Schutzart (IP)
IP44
Bemessungsspannung
400 V
Werkstoff des Gehäuses
Stahlblech
Notschalter
Nein
Anzahl der Zählerfelder
1.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Breite
720.0 mm
Anzahl der Leitungsschutzschalter
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Höhe
1840.0 mm
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Tiefe
390.0 mm
Bemessungsstrom
200.0 A
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anschlussleistung
138.0 kVA
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Hauptschalter-Bemessungsstrom
2000.0 A
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
