Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCVR1,5/7-ST-3,5 |
Hersteller ID | 1863204 |
Unsere Artikelnummer | 2686881 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918121013 |
Zolltarif-Nr. | 85366990 |
Artikeleigenschaften

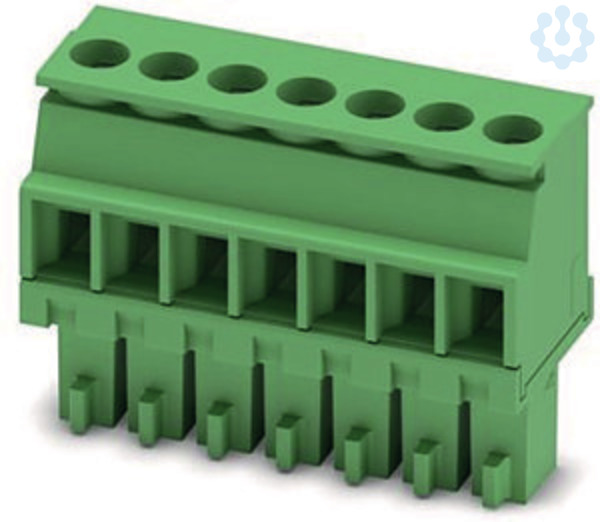

Leiterplattenstecker, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse (female), Anzahl der Potenziale: 7, Anzahl der Reihen: 1, Polzahl pro Reihe: 7, Anzahl der Anschlüsse: 7, Artikelfamilie: MCVR 1,5/..-ST, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 90 °, Stecksystem: MINI COMBICON, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
Kontaktausführung
Buchse
Gehäusefarbe
grün
Winkel Kontakt/Leiteranschluss
sonstige
Kategorie
III
Werkstoff des Gehäuses
sonstige
Verbindungsart
sonstige
Verschmutzungsgrad
2
Schutzart (IP), montiert
sonstige
Werkstoff des Isolierkörpers
sonstige
Gehäusebeschichtung
nicht zutreffend
Anschließbare Kabeltype
sonstige
Werkstoff der Kontaktbeschichtung
Zinn
Ausführung des elektrischen Anschlusses
Schraubanschluss
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Werkstoff des Kontaktes
Kupfer
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.14 mm²
Betriebstemperatur
-40.0 °C
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0.14 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
0.08 mm²
Rastermaß der Kontakte
3.5 mm
Anzahl der Steckkontakte
7.0
Bemessungsstrom In
8.0 A
Rastermaß der Anschlüsse
3.5 mm
Bemessungsspannung
160.0 V
Bemessungsstoßspannung
2.5 kV
Anzahl der Steckkontaktreihen
1.0
Beschichtung Gehäuse
sonstige
Mit Schutzleiter
Nein
Polzahl
7.0
Kategorie
Steckverbinder
Kategorie
Kabelsteckverbinder für Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
