Hersteller | ABB Busch-Jaeger |
Typ | TF65-28 |
Hersteller ID | 1SAZ811201R1001 |
Unsere Artikelnummer | 1960699 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4013614482915 |
Zolltarif-Nr. | 85364900 |
Artikeleigenschaften

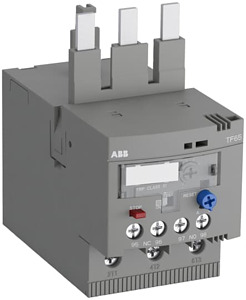

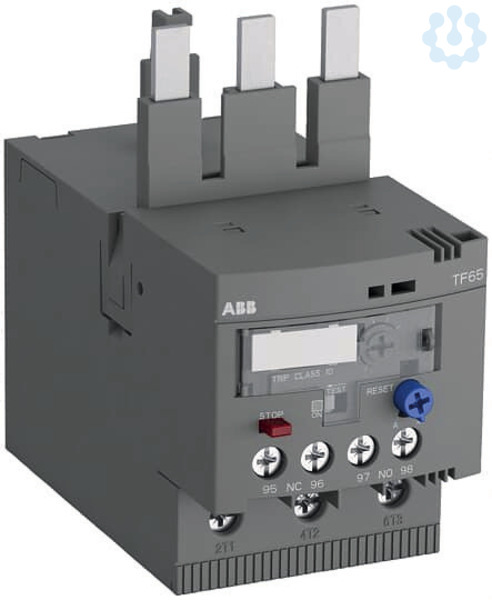

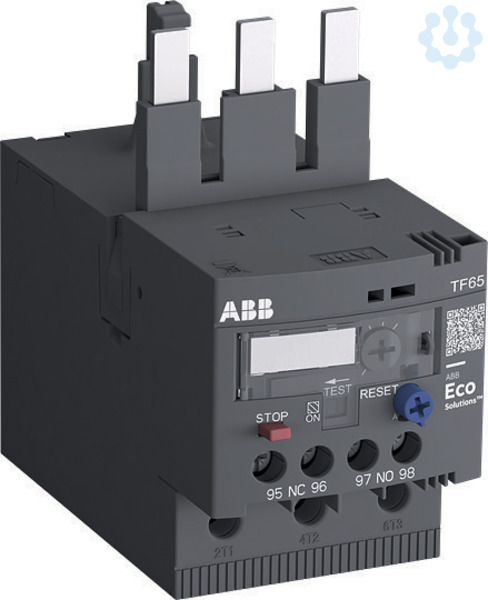

TF65 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 67 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren.
TF65 werden normalerweise an Schütze AF40 bis AF65 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment.
TF65 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung.
Montageart
Direktanbau
Anschlussart Hauptstromkreis
Schraubanschluss
Auslöseklasse
CLASS 10
Einstellbarer Strombereich
22.0 A
Reset-Funktion Taster
Ja
Reset-Funktion Eingang
Nein
Reset-Funktion automatisch
Ja
Max. Bemessungsbetriebsspannung Ue
690.0 V
Anzahl der Hilfskontakte als Öffner
1.0
Anzahl der Hilfskontakte als Schließer
1.0
Anzahl der Hilfskontakte als Wechsler
1.0
Kategorie
Niederspannungsschaltgeräte
Kategorie
Überlastrelais thermisch
