Bestellware
| Hersteller | LAPPKABEL U.I. Lapp GmbH |

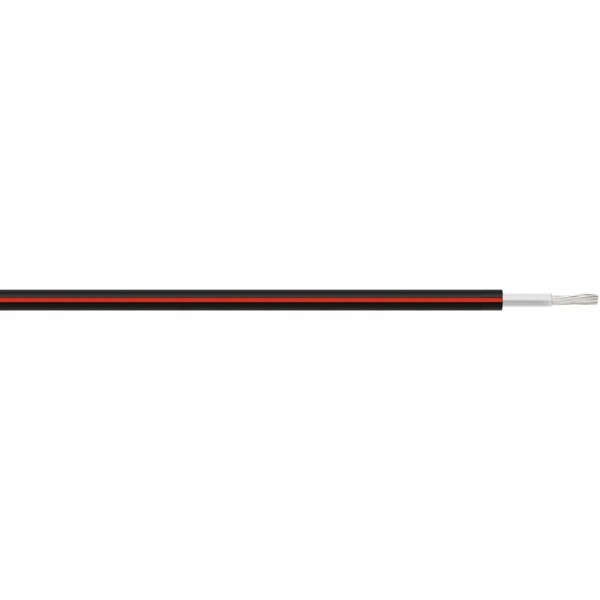

| Typ | ÖLFLEX-SOLAR-XLWP-1X10-WH/BK |
| Hersteller ID | 1023603/S |
| Unsere Artikelnummer | 6210716 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4044777547999 |
| Zolltarif-Nr. | 85446010 |
Preis, Verfügbarkeit und Datenblätter nach Anmeldung
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Zur Installation in schwimmenden PV-Anlagen, bei denen die Leitung in Kontakt mit Wasser kommt oder hoher Luftfeuchtigkeit ausgesetzt ist (siehe Datenblatt). Für die unterirdische Verlegung, z. B. in Schutzrohren, in denen sich Wasser, Wärme und Feuchtigkeit anstauen können. Basierend auf der AD8-Wasserdichtigkeit ist dieses Produkt von Solartechnik Bayern im September 218 für typische Untergrundverlegung in erdverlegbaren Schutzrohren/ -kanälen empfohlen worden, während unterirdische Sandbetten dank der AD8-Klasse dieser Leitung nicht mehr für Wasserableitung benötigt werden. Erdverlegbar: siehe Datenblatt.
Aufmachungs-Art
Schnitt
Leiter-Form
rund
Schutzhülle
ohne
Kabelgeometrie
rund
Ader-Farbe
weiß
Leiter-Oberfläche
verzinnt
Leiter-Material
Kupfer
Leiter-Klasse
Kl.5 = feindrähtig
Farbausführung
schwarz
Werkstoff der Aderisolation
sonstige
Bewehrung/Armierung
ohne
Mantelmaterial
sonstige
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40.0 °C
Zul. Kabelaußentemperatur bei Montage/Handling
-25.0 °C
Schirm
Nein
Kältebeständig nach EN 60811-504+505+506
Nein
Halogenfrei nach EN IEC 60754-2
Ja
Ölbeständig nach EN IEC 60811-404
Nein
Adern verdrillt
Nein
Geeignet zur Verlegung im Erdreich
Ja
Beidraht
Nein
Halogenfrei nach EN IEC 60754-1
Ja
Leiternennquerschnitt
10.0 mm²
Gewicht
140.0 kg/km
Leiterdurchmesser
5.6 mm
Leiterwiderstand bei 20 °C
1.95 Ohm/km
Nennspannung U
1.0 kV
Außendurchmesser ca.
7.6 mm
Aufmachung in m
1.0
Ader-Zahl
1.0
CU-Zahl
9.6 kg/100m
Nennspannung U0
1.0 kV
Spezifizierung Mantelmaterial
sonstige
Flammwidrig
nach IEC/EN 60332-1-2
Funktionserhalt
ohne
Funktionserhalt nach IEC 60331-3
nein
Säureentwicklungsklasse nach EN 13501-6
ohne
Funktionserhalt nach BS 8491
nein
Spezifizierung Aderisolation
sonstige
Brandverhaltensklasse nach EN 13501-6
ohne
Funktionserhalt nach EN 50200
nein
Abtropfverhaltensklasse nach EN 13501-6
ohne
Mantel-Farbe
schwarz
Rauchentwicklungsklasse nach EN 13501-6
ohne
Zertifiziert für Schiffsanwendungen
Nein
Flammwidrig nach EN 60332-3-24 (Cat C)
Nein
Funktionserhalt nach BS 6387 CWZ
Nein
Funktionserhalt nach IEC 60331-21
Nein
Isolationserhalt nach IEC 60331
Nein
Flammwidrig nach EN 60332-3-21 (Cat A F/R)
Nein
Funktionserhalt nach BS 8434-2
Nein
Halogenfrei nach EN 60754-1
Ja
Bewehrung
Nein
Halogenfrei nach IEC 60754-2
Ja
Halogenfrei nach EN 60754-1/2
Nein
Raucharm nach EN 61034-2
Ja
Aderkennzeichnung nach HD 308 S2
Nein
Flammwidrig nach EN 60332-3-23 (Cat B)
Nein
Halogenfrei nach EN 60754-3
Nein
Flammwidrig nach EN 60332-1-2
Ja
Raucharm nach IEC 61034-2
Ja
Flammwidrig nach EN 60332-3-22 (Cat A)
Nein
Ölbeständig nach IEC 60811-404
Nein
Halogenfrei nach EN 60754-2
Ja
Funktionserhalt nach EN 50200 annex E
Nein
Mit Schutzleiter
Nein
Flammwidrig nach EN 60332-3-25 (Cat D)
Nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
31.2 mm
