Hersteller | ABB Busch-Jaeger |
Typ | A44212-100 |
Hersteller ID | 2CMA170534R1000 |
Unsere Artikelnummer | 2827652 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 7392696705349 |
Zolltarif-Nr. | 90283019 |
Artikeleigenschaften

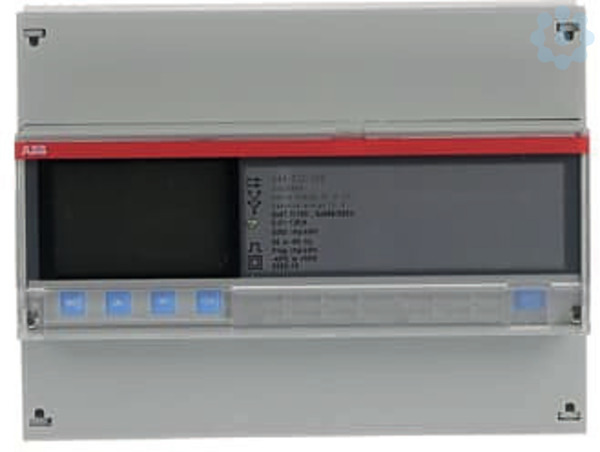

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein weiß hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang. Dieser kann wahlweise als Impulsausgang zur Ausgabe der Wirk- bzw. Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 7 DIN-Module.
Impulsart
S0
Anzeigeart
digital
Genauigkeitsklasse
B
Geeignet für
Bezug/Lieferung
Montageart
REG
Ausführung der Schnittstelle
sonstige
Zählertyp
elektronisch
Ausführung
Messwandler
Polart
Vierleiter
Zulassung
Measuring Instruments Directive
Impulsausgang
elektrisch
Schutzart (IP)
IP20
Energieart
Wirk- und Blindleistung
Tarifausführung
Eintarif
Frequenz
50.0 Hz
Nennspannung (Un) N-L
57.7 V
Impulsrate
1.0 Imp/kWh (kvarh)
Nennspannung (Un) L-L
100.0 V
Mit Sperrcode
Nein
Geeicht
Ja
Rücklaufsperre
Ja
EDL40-Signatur
Nein
Messungsart Lastgang
Nein
Nennstrom (In)
6.0 A
Maximalstrom (Imax)
6.0 A
Breite in Teilungseinheiten
7.0
Anzahl der Stellen
7.0
Schutzart (NEMA)
sonstige
Höhe
26.5 mm
Leistungsaufnahme
0.801 W
Tiefe
65.0 mm
Kategorie
Zähltechnik
Kategorie
Niederspannungsschaltgeräte
Kategorie
Elektrizitätszähler
Kategorie
Elektronischer Elektrizitätszähler
Breite
123.0 mm
