Hersteller | ABB Busch-Jaeger |
Typ | A42552-120 |
Hersteller ID | 2CMA170518R1000 |
Unsere Artikelnummer | 2827637 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 7392696705189 |
Zolltarif-Nr. | 90283011 |
Artikeleigenschaften

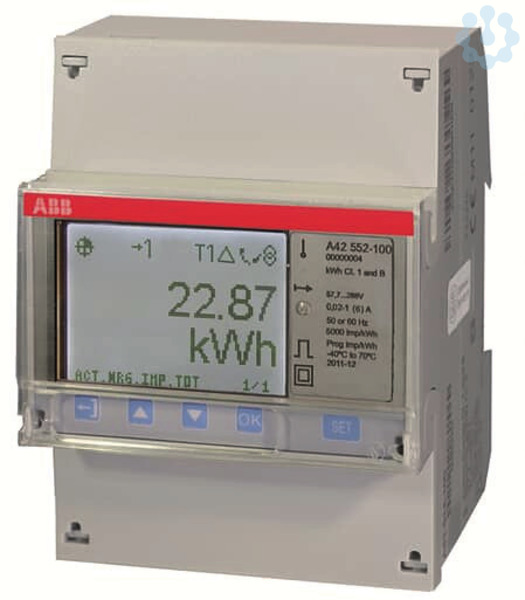

Wechselstromzähler zur Messung von einphasigen 16,7 Hz-Netzen über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistung, Strom, Spannung (L-N), Frequenz, cos phi, Power Faktor und Scheinleistung. Die Kommunikation kann über die integrierte RS485 oder Infrarotschnittstelle erfolgen. Der Energiezähler hat 4 individuell programmierbare Ein-/Ausgänge. Der Ausgang kann wahlweise als Impulsausgang oder als Alarmausgang verwendet werden. (bis zu 25 Alarmwerte). Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Energiezähler misst Ströme und Spannungen bis zur 16. Oberwelle und berechnet damit die gesamte harmonische Verzerrung. Zähler ist
Geeignet für
Bezug/Lieferung
Ausführung der Schnittstelle
RS-485
Schutzart (IP)
IP20
Energieart
Wirk- und Blindleistung
Tarifsteuerung
intern/extern
Impulsart
S0
Impulsausgang
elektrisch
Anzeigeart
digital
Zählertyp
elektronisch
Zulassung
Measuring Instruments Directive
Ausführung
Messwandler
Montageart
REG
Schutzart (NEMA)
sonstige
Polart
1-phasig
Tarifausführung
Multitarif
Genauigkeitsklasse
C
Frequenz
50.0 Hz
Nennspannung (Un) N-L
57.7 V
Impulsrate
5000.0 Imp/kWh (kvarh)
Geeicht
Ja
EDL40-Signatur
Nein
Mit Sperrcode
Nein
Messungsart Lastgang
Ja
Rücklaufsperre
Ja
Breite in Teilungseinheiten
4.0
Anzahl der Stellen
7.0
Nennstrom (In)
1.0 A
Maximalstrom (Imax)
6.0 A
Höhe
26.5 mm
Breite
70.0 mm
Tiefe
65.0 mm
Kategorie
Niederspannungsschaltgeräte
Kategorie
Zähltechnik
Kategorie
Elektronischer Elektrizitätszähler
Kategorie
Elektrizitätszähler
Leistungsaufnahme
0.801 W
