Hersteller | ABB Busch-Jaeger |
Typ | A42312-100 |
Hersteller ID | 2CMA170512R1000 |
Unsere Artikelnummer | 2827634 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 7392696705127 |
Zolltarif-Nr. | 90283011 |
Artikeleigenschaften

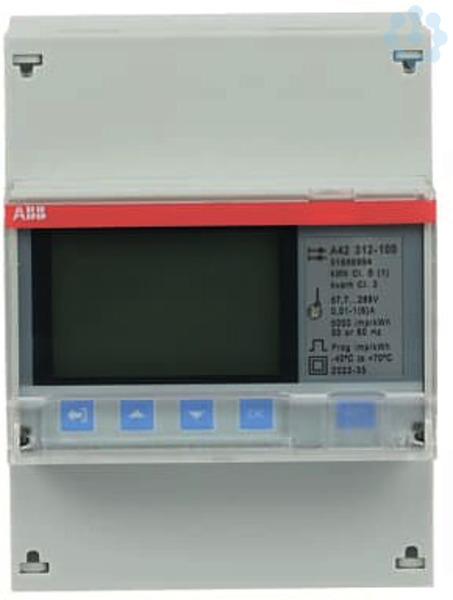

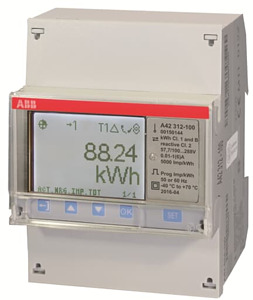

Wechselstromzähler zur Messung von einphasigen Netzen über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein weiß hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistung, Strom, Spannung (L-N), Frequenz, cos phi, Power Faktor und Scheinleistung. Die Kommunikation kann über die integrierte Schnittstelle RS485 oder über die Infrarotschnittstelle erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte
eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Modul
eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Modul
Zulassung
Measuring Instruments Directive
Polart
1-phasig
Impulsausgang
elektrisch
Schutzart (IP)
IP20
Energieart
Wirk- und Blindleistung
Geeignet für
Bezug/Lieferung
Impulsart
S0
Tarifausführung
Multitarif
Anzeigeart
digital
Ausführung
Messwandler
Genauigkeitsklasse
B
Tarifsteuerung
extern
Zählertyp
elektronisch
Montageart
REG
Ausführung der Schnittstelle
sonstige
Impulsrate
1.0 Imp/kWh (kvarh)
Nennspannung (Un) N-L
57.7 V
Frequenz
50.0 Hz
EDL40-Signatur
Nein
Rücklaufsperre
Ja
Messungsart Lastgang
Nein
Mit Sperrcode
Nein
Geeicht
Ja
Breite in Teilungseinheiten
4.0
Anzahl der Stellen
7.0
Nennstrom (In)
6.0 A
Maximalstrom (Imax)
6.0 A
Schutzart (NEMA)
sonstige
Breite
70.0 mm
Höhe
26.5 mm
Tiefe
65.0 mm
Kategorie
Zähltechnik
Kategorie
Niederspannungsschaltgeräte
Kategorie
Elektrizitätszähler
Kategorie
Elektronischer Elektrizitätszähler
Leistungsaufnahme
0.801 W
