Bestellware
| Hersteller | EFB Elektronik GmbH |
| Typ | MK7100.1-CPR |
| Unsere Artikelnummer | 1217808 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4049759180980 |
| Zolltarif-Nr. | 85444920 |
1,05 € per 1 Meter
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

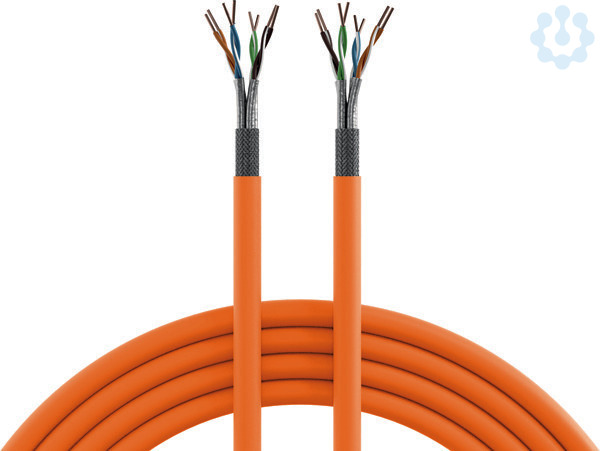

Das Delta zertifizierte INFRALAN® Datenkabel MK7100.x-CPR ist für Übertragungen bis 1200 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A. Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Die einzelnen verseilten Paare sind mit einer Schirmfolie (PiMF) und einem Gesamtgeflechtschirm gegen Einstrahlungen in das Kabel gesichert, ebenso verhindert dieser hervorragende Schutz das Abstrahlen von Signalen aus dem Kabel heraus. Diese Schirmung garantiert die Einhaltung der Störaussendung nach Klasse B EN 55022, sowie die Störfestigkeit nach EN 55024. Die Verseilung der einzelnen Paare ist so optimiert, dass die Laufzeitdifferenz zwischen den Paaren (skew) bei größtmöglicher Entkopplung (Übersprechen) minimal ist. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.
Abtropfverhaltensklasse nach EN 13501-6
d1
Flammwidrig
nach IEC/EN 60332-3-24
Verseilelement
Paare
Werkstoff der Aderisolation
Polyolefine
Rauchentwicklungsklasse nach EN 13501-6
s1a
Spezifizierung Aderisolation
Polyethylen (PE)
Leiter-Oberfläche
blank
Mantelmaterial
sonstige
Ader-Kennzeichnung
Farbe
Spezifizierung Mantelmaterial
sonstige
Leiter-Klasse
Kl.1 = eindrähtig
Säureentwicklungsklasse nach EN 13501-6
a1
Schirm über Verseilung
Folie
Funktionserhalt
ohne
Verseilung
Bündel
Mantel-Farbe
orange
Schutzmantel
sonstige
Brandverhaltensklasse nach EN 13501-6
B2ca
Schirm über Verseilelement
Folie + Geflecht
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-20.0 °C
Zul. Kabelaußentemperatur bei Montage/Handling
0.0 °C
Isolationserhalt nach IEC 60331
Nein
Halogenfrei nach EN 60754-1/2
Ja
Raucharm nach EN 61034-2
Ja
Verlegung im Erdreich
Nein
Ölbeständig nach IEC 60811-404
Nein
Halogenfrei nach IEC 60754-2
Ja
Kabel querwasserdicht
Nein
Kabel längswasserdicht
Nein
Raucharm nach IEC 61034-2
Ja
Ölbeständig nach EN 60811-404
Nein
UV-beständig
Nein
Bewehrung
Ja
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
70.0 mm
NVP-Wert
78.0 %
Ader-Zahl
8.0
Anzahl der Verseilelemente
4.0
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
35.0 mm
AWG-Querschnitt
22.0
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
32.0 mm
Außendurchmesser ca.
8.2 mm
Leiter-Nennquerschnitt
0.325 mm²
Leiter-Durchmesser
0.62 mm
AWG-Größe
22
Bewehrung/Armierung
ohne
Leiter-Material
Kupfer
Kabelgeometrie
rund
Trennungsklasse nach EN 50174-2
D
Zulässige Art der Installation im Erdreich
sonstige
Material Bewehrung
sonstige
Aderkennzeichnung nach HD 308 S2
Nein
Geeignet als Signalkabel
Ja
Geeignet als Computer-Datenkabel
Ja
Geeignet zur Verlegung im Erdreich
Nein
Kompatibel mit Grade3TV nach XP-C 90-483
Ja
Kompatibel mit Grade2TV nach XP-C 90-483
Ja
Zertifiziert für Schiffsanwendungen
Nein
Geeignet als Telefonkabel
Ja
Leiternennquerschnitt
0.325 mm²
Leiterdurchmesser
0.62 mm
