Hersteller | Schneider Electric GmbH |
Typ | METSEPM2230 |
Unsere Artikelnummer | 1262987 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 3606480800184 |
Zolltarif-Nr. | 90283090 |
Artikeleigenschaften

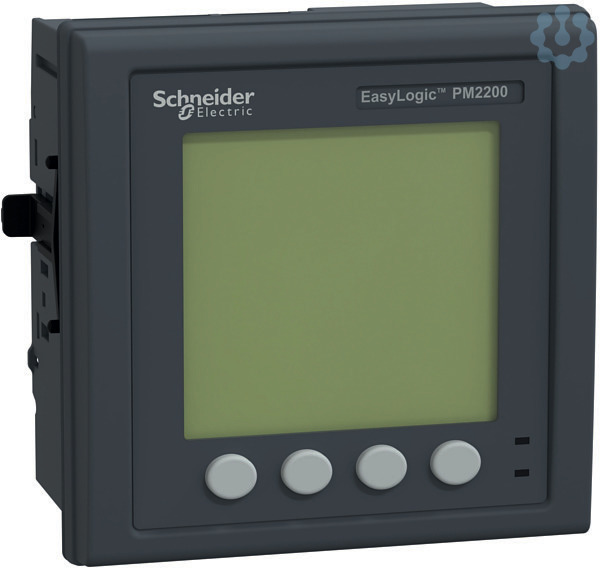

Fronteinbaugerät 96 mm x 96 mm mit hinterleuchtetem LCD-Display mit 128 x 128 Pixeln. Wirkenergiemessungen gemäß IEC 62053-22 Genauigkeitsklasse 0,5. 4-Quadranten-Messung: Import und Export für Wirk- und Blindenergie, Wirk-, Blind-, Scheinenergiezählerpro Phase. Strom, Spannung (Durchschnitt und pro Phase), Strom-Mittelwert, Wirk-, Blind-, Scheinleistung,Max.-Werte der Strom- und Leistungs- Mittelwerte, Leistungsfaktor (gesamt und pro Phase). Leistungs-Mittelwerte, Frequenz, Oberschwingungsgehalt THD I, THD U, Betriebsstundenzählerfür Messgerät und Last. Min- und Max-Werte der Momentanwerte,Balkendiagramm: bis zur 31. Oberschwingung. Strommessung über 1A / 5A Wandler. The range of measurement voltage between Phases is 35 to 480 V Line to Line AC at 45 to 65 Hz while it is 20 to 277 V between Line and Neutral. Er verfügt über einen RS485-Kommunikationsport über das Modbus RTU-Protokoll, 4Tarifzähler. Der Zähler kann mit optionalen Add-On IO-Modulen für die WAGES-Überwachung aufgerüstet werden. Das Optionsmodul
Montageart
Frontmontage
Voltmeter
Ja
Wirkleistungsmessgerät
Ja
Drehzahlmesser
Nein
Blindleistungsmesser
Ja
Amperemeter
Ja
Impulszähler
Nein
Frequenzmesser
Ja
Polart
Dreileiter/Vierleiter
Ausführung
Messwandler
Spannungsart
AC/DC
Impulsausgang
elektrisch
Anzeige
digital
Messbereich
35.0 V
Messwertspeicher
Ja
Geeicht
Nein
Unterstützt Protokoll für Modbus
Ja
Mit Kommunikationsschnittstelle KNX
Nein
Unterstützt Protokoll für LON
Nein
Frequenzmessung
Ja
Oberwellenmessung
Ja
Wirkleistung
Ja
Minimalwertspeicher
Ja
Blindleistung
Ja
Maximalwertspeicher
Ja
Mit Kommunikationsinterface M-Bus
Nein
Mit Kommunikationsschnittstelle RS-485
Ja
Scheinleistung
Ja
Phasenwinkel (cos phi)
Nein
Kategorie
Zähltechnik
Kategorie
Niederspannungsschaltgeräte
Kategorie
Elektrizitätszähler
Kategorie
Elektronischer Elektrizitätszähler
Leistungsfaktor
Ja
Messungsart Lastgang
Nein
Mit Kommunikationsinterface nach EN 62056-21
Nein
Maximalstrom (Imax)
12.0 A
Höhe
96.0 mm
Nennstrom (In)
5.0 A
Breite
96.0 mm
Genauigkeitsklasse
0.5
Anzeigeart
digital
Tarifausführung
Multitarif
Schutzart (IP)
IP30
Zulassung
Innerstaatlich
Energieart
Wirk- und Blindleistung
Ausführung der Schnittstelle
RS-485
Impulsart
S0
Zählertyp
elektronisch
Nennspannung (Un) L-L
35.0 V
Impulsrate
1.0 Imp/kWh (kvarh)
Frequenz
50.0 Hz
Nennspannung (Un) N-L
20.0 V
EDL40-Signatur
Nein
Mit Sperrcode
Nein
Breite in Teilungseinheiten
0.0
Anzahl der Stellen
0.0
Display
LCD
Spannungsart der Versorgungsspannung
AC
Genauigkeitsklasse Blindleistung nach IEC 62053-23
sonstige
Schutzart (IP), frontseitig
sonstige
Genauigkeitsklasse Wirkleistung nach IEC 62053-22
0.5S
Frequenzmessbereich
45.0 Hz
Versorgungsspannung DC
48.0 V
Anschließbarer Leiterquerschnitt eindrähtig
0.82 mm²
Versorgungsspannung AC 50 Hz
44.0 V
Versorgungsspannung AC 60 Hz
44.0 V
Unterstützt Protokoll für PROFIBUS
Nein
Oberschwingungsmessung
Ja
Geeignet für RJ-Stecker
Nein
Mit Drehzahlmesser
Nein
Mit Protokollierung von Sicherheitsereignissen (Security event log)
Ja
Fernanzeige
Nein
Strommessgerät
Ja
Web-Server mit HTTPS-Übertragungsprotokoll
Nein
Mit Auditprotokollierung (Audit log)
Nein
Mit Firmware-Signatur
Nein
Unterstützt Protokoll für sonstige Bussysteme
Nein
Mit rollenbasierter Zugriffskontrolle (RBAC)
Nein
Unterstützt Protokoll für IEC 61850 Ethernet
Nein
Unterstützt Protokoll für OPC UA PubSub
Nein
Unterstützt Protokoll für PROFINET IO
Nein
Tiefe
65.43 mm
Anzahl der Spannungsmesseingänge
4.0
Anzahl der Ethernet-Anschlüsse
0.0
Anzahl der analogen Ausgänge
0.0
Anzahl der Strommesseingänge
6.0
Anzahl der digitalen Eingänge
0.0
Displayauflösung (horizontal)
128.0 px
Anzahl der analogen Eingänge
0.0
Abtastfrequenz
6400.0 Hz
Anzahl der digitalen Ausgänge
0.0
Displayauflösung (vertikal)
128.0 px
