Hersteller | Eaton Electric GmbH |

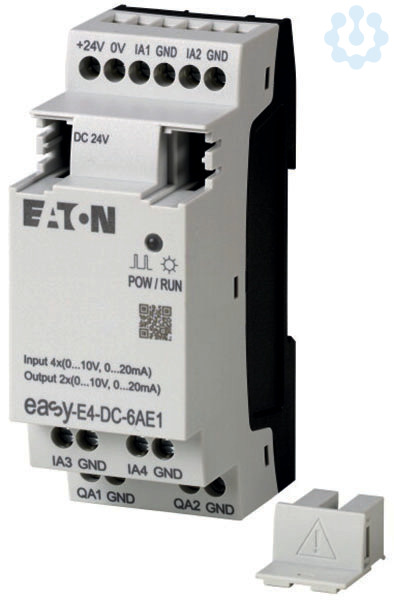

Typ | EASY-E4-DC-6AE1 |
Hersteller ID | 197223 |
Unsere Artikelnummer | 5049486 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4015080892847 |
Zolltarif-Nr. | 85371091 |
Artikeleigenschaften
Ein-/Ausgangserweiterung für die Steuerrelais der Serie easyE4 mit einer Bemessungsbetriebsspannung von 24 VDC. Diese Erweiterung stellt zur Verfügung: 4 analoge Eingänge die wahlweise nutzbar sind als Spannungseingänge (0-10V) oder Stromeingänge (0/4-20mA) und 2 analoge Ausgänge die wahlweise nutzbar sind als Spannungsausgänge (0-10 V) oder Stromausgänge (0/4-20 mA). Die Anschlüsse erfolgen per Schraubklemme. Die Verbindung zum Steuerrelais easy-E4 oder einer anderen Erweiterung easy-E4 erfolgt mittels Verbindungsstecker easy-E4-CONNECT1 (Artikel Y7-197225) der im Lieferumfang enthalten ist.
Kategorie
ohne
Ausführung des elektrischen Anschlusses
Schraubanschluss
Kategorie
ohne
Analoge Ausgänge konfigurierbar
Ja
Ausgang, Strom
Ja
Analoge Eingänge konfigurierbar
Ja
Eingang, Spannung
Ja
Eingang, Strom
Ja
Ausgang, Spannung
Ja
Ausgangssignal konfigurierbar
Ja
Eingangssignal konfigurierbar
Ja
Anzahl der analogen Ausgänge
2.0
Auflösung der Analogausgänge
12.0 Bit
Anzahl der analogen Eingänge
4.0
Performance Level nach EN ISO 13849-1
ohne
Spannungsart der Versorgungsspannung
DC
SIL nach IEC 61508
ohne
Schutzart (IP)
IP20
Versorgungsspannung bei AC 50 Hz
0.0 V
Versorgungsspannung bei DC
20.4 V
Versorgungsspannung bei AC 60 Hz
0.0 V
Unterstützt Protokoll für PROFINET CBA
Nein
Redundanzfähigkeit
Nein
Unterstützt Protokoll für TCP/IP
Ja
Funkstandard Bluetooth
Nein
Unterstützt Protokoll für PROFIsafe
Nein
Erweiterungsgerät
Ja
Unterstützt Protokoll für Data-Highway
Nein
Funkstandard GSM
Nein
Unterstützt Protokoll für LON
Nein
Unterstützt Protokoll für AS-Interface Safety at Work
Nein
Unterstützt Protokoll für INTERBUS-Safety
Nein
Mit Display
Nein
Unterstützt Protokoll für ASI
Nein
Unterstützt Protokoll für SERCOS
Nein
Geeignet für Sicherheitsfunktionen
Nein
Unterstützt Protokoll für PROFINET IO
Nein
Unterstützt Protokoll für DeviceNet
Nein
Unterstützt Protokoll für Foundation Fieldbus
Nein
Rack-Montage möglich
Nein
Zugehöriges Betriebsmittel (Ex ia)
Nein
Fronteinbau möglich
Ja
Unterstützt Protokoll für SafetyBUS p
Nein
Unterstützt Protokoll für sonstige Bussysteme
Nein
Funkstandard GPRS
Nein
Tragschienenmontage möglich
Ja
Mit optischer Schnittstelle
Nein
Mit Zeitschaltuhr
Nein
Erweiterbar
Ja
Mit Relaisausgang
Nein
Unterstützt Protokoll für EtherNet/IP
Nein
Wand-/Direktmontage möglich
Ja
Unterstützt Protokoll für INTERBUS
Nein
Unterstützt Protokoll für KNX
Nein
Grundgerät
Nein
Zugehöriges Betriebsmittel (Ex ib)
Nein
Funkstandard UMTS
Nein
Unterstützt Protokoll für PROFIBUS
Nein
Unterstützt Protokoll für DeviceNet Safety
Nein
Unterstützt Protokoll für Modbus
Ja
IO-Link Master
Nein
Unterstützt Protokoll für CAN
Nein
Unterstützt Protokoll für SUCONET
Nein
Funkstandard WLAN 802.11
Nein
Anzahl der HW-Schnittstellen seriell RS-232
0.0
Anzahl der HW-Schnittstellen seriell RS-485
0.0
Anzahl der HW-Schnittstellen USB
0.0
Anzahl der digitalen Eingänge
0.0
Schaltstrom
0.0 A
Anzahl der Schnittstellen PROFINET
0.0
Anzahl der HW-Schnittstellen parallel
0.0
Tiefe
58.0 mm
Anzahl der HW-Schnittstellen Industrial Ethernet
0.0
Anzahl der HW-Schnittstellen seriell RS-422
0.0
Höhe
90.0 mm
Anzahl der HW-Schnittstellen Wireless
0.0
Anzahl der HW-Schnittstellen sonstige
0.0
Kategorie
Industriesteuerungen SPS
Kategorie
SPS-Analoges Ein-/Ausgangs-Modul
Kategorie
Logikmodul
Anzahl der digitalen Ausgänge
0.0
Breite
36.0 mm
Anzahl der HW-Schnittstellen seriell TTY
0.0
Kategorie
ohne
Unterstützt Protokoll für MODBUS
Nein
Versorgungsspannung AC 50 Hz
0.0 V
Versorgungsspannung AC 60 Hz
0.0 V
Versorgungsspannung DC
20.4 V
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
Nein
Zertifiziert für UL-Gefahrenbereich Klasse I
Ja
Zertifiziert für UL-Gefahrenbereich Klasse II
Nein
Zertifiziert für UL-Gefahrenbereich Klasse III
Nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
Nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
Ja
Zertifiziert für UL-Gefahrenbereich Division 2
Ja
Unterstützt Protokoll für EtherCAT
Nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
Ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
Nein
Zertifiziert für UL-Gefahrenbereich Division 1
Nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
Nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
Ja
Leistungsaufnahme
2.5 W
