Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MDSTB2,5/2-GFR-5,08 |
Hersteller ID | 1736768 |
Unsere Artikelnummer | 2687000 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918027926 |
Zolltarif-Nr. | 85366930 |
Artikeleigenschaften

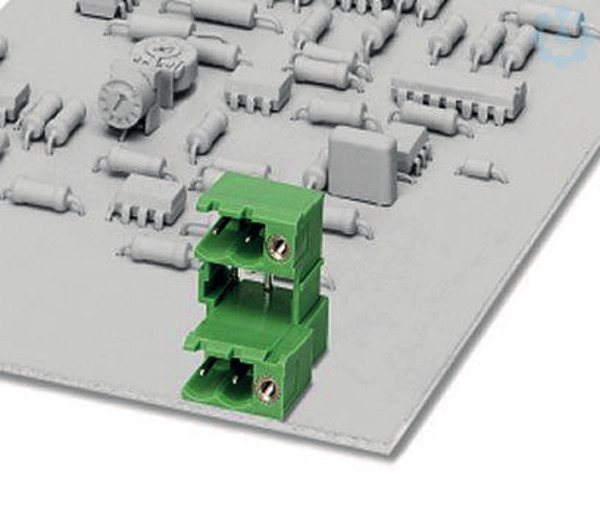

Leiterplattengrundleiste, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 4, Anzahl der Reihen: 2, Polzahl pro Reihe: 2, Anzahl der Anschlüsse: 4, Artikelfamilie: MDSTB 2,5/..-GF, Rastermaß: 5,08 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,2 mm, Stecksystem: CLASSIC COMBICON, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton, Anreihbar! Befestigungsflansch: Art.-Nr. 1736771, 1736768. Bei Kombination mit MVSTB- oder FKCV-Steckerteilen ist jeweils ein MVSTBW- (bzw. FKCVW-) und ein MVSTBR-Stecker (bzw. FKCVR-) zu verwenden. Kombination mit TMSTBP-Steckerteilen ist nicht möglich!
Ausführung des elektrischen Anschlusses
sonstige
Werkstoff des Isolierkörpers
sonstige
Steckverbinderausführung
fester Steckverbinder
Werkstoff der Kontaktbeschichtung
Zinn
Befestigungsart
sonstige
Gehäusefarbe
grün
Kontaktausführung
Stift
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Winkel Leiterplatte/Kontakt
sonstige
Verbindungsart
Leiterplatte zu Kabel
Verschmutzungsgrad
2
Kategorie
III
Art der Banderolierung
Karton (für SMD)
Verpackungsart
Karton
Art der Leiterplattenbefestigung
sonstige
Betriebstemperatur
-40.0 °C
Bemessungsstoßspannung
4.0 kV
Anzahl der Steckkontaktreihen
2.0
Länge des Pins
3.2 mm
Rastermaß der Kontakte
5.08 mm
Bemessungsspannung
320.0 V
Rastermaß der Anschlüsse
5.08 mm
Anzahl der Steckkontakte
2.0
Bemessungsstrom In
10.0 A
Polzahl
4.0
Kategorie
Steckverbinder
Kategorie
Leiterplattenklemme
Kategorie
Leiterplattensteckverbinder
Durchmesser Anschlusspin
1.4 mm
