Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCVW1,5/7-ST-3,5 |
Hersteller ID | 1862904 |
Unsere Artikelnummer | 2686956 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918120719 |
Zolltarif-Nr. | 85366990 |
Artikeleigenschaften

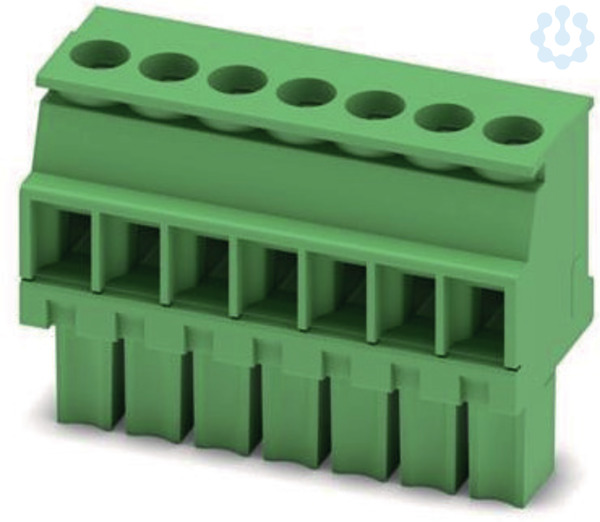

Leiterplattenstecker, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse (female), Anzahl der Potenziale: 7, Anzahl der Reihen: 1, Polzahl pro Reihe: 7, Anzahl der Anschlüsse: 7, Artikelfamilie: MCVW 1,5/..-ST, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: -90 °, Stecksystem: MINI COMBICON, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
Verschmutzungsgrad
2
Kontaktausführung
Buchse
Gehäusefarbe
grün
Anschließbare Kabeltype
Rundkabel
Kategorie
III
Werkstoff des Kontaktes
Kupfer
Beschichtung Gehäuse
sonstige
Werkstoff der Kontaktbeschichtung
Zinn
Ausführung des elektrischen Anschlusses
Schraubanschluss
Werkstoff des Gehäuses
sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Verbindungsart
Leiterplatte zu Kabel
Werkstoff des Isolierkörpers
sonstige
Winkel Kontakt/Leiteranschluss
270° (vertikal nach unten)
Anschließbarer Leiterquerschnitt eindrähtig
0.14 mm²
Betriebstemperatur
-40.0 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.14 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Mit Schutzleiter
Nein
Rastermaß der Kontakte
3.5 mm
Bemessungsstrom In
8.0 A
Polzahl
7.0
Rastermaß der Anschlüsse
3.5 mm
Bemessungsspannung
160.0 V
Bemessungsstoßspannung
2.5 kV
Anzahl der Steckkontaktreihen
1.0
Gehäusebeschichtung
nicht zutreffend
Schutzart (IP), montiert
sonstige
Anschließbarer Leiterquerschnitt mehrdrähtig
0.08 mm²
Anzahl der Steckkontakte
7.0
Kategorie
Steckverbinder
Kategorie
Kabelsteckverbinder für Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
