Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCVW1,5/10-ST-3,81 |
Hersteller ID | 1827059 |
Unsere Artikelnummer | 2686969 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918114251 |
Zolltarif-Nr. | 85366990 |
Artikeleigenschaften

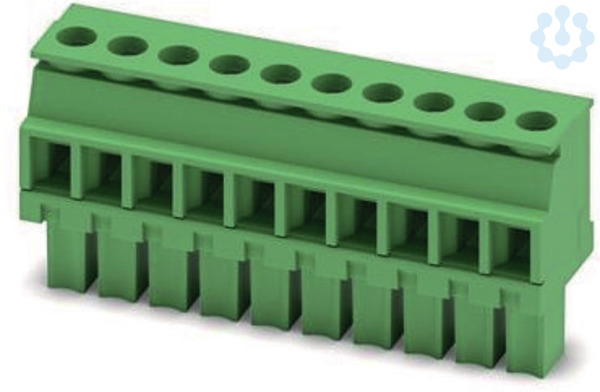

Leiterplattenstecker, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse (female), Anzahl der Potenziale: 10, Anzahl der Reihen: 1, Polzahl pro Reihe: 10, Anzahl der Anschlüsse: 10, Artikelfamilie: MCVW 1,5/..-ST, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: -90 °, Stecksystem: MINI COMBICON, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
Winkel Kontakt/Leiteranschluss
270° (vertikal nach unten)
Beschichtung Gehäuse
sonstige
Verschmutzungsgrad
2
Anschließbare Kabeltype
Rundkabel
Gehäusefarbe
grün
Werkstoff des Kontaktes
Kupfer
Kontaktausführung
Buchse
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Werkstoff des Isolierkörpers
sonstige
Verbindungsart
Leiterplatte zu Kabel
Kategorie
III
Werkstoff der Kontaktbeschichtung
Zinn
Ausführung des elektrischen Anschlusses
Schraubanschluss
Werkstoff des Gehäuses
sonstige
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0.14 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.14 mm²
Betriebstemperatur
-40.0 °C
Mit Schutzleiter
Nein
Polzahl
10.0
Bemessungsstoßspannung
2.5 kV
Rastermaß der Anschlüsse
3.81 mm
Bemessungsstrom In
8.0 A
Rastermaß der Kontakte
3.81 mm
Anzahl der Steckkontaktreihen
1.0
Bemessungsspannung
160.0 V
Schutzart (IP), montiert
sonstige
Gehäusebeschichtung
nicht zutreffend
Anschließbarer Leiterquerschnitt mehrdrähtig
0.08 mm²
Anzahl der Steckkontakte
10.0
Kategorie
Steckverbinder
Kategorie
Kabelsteckverbinder für Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
