Hersteller | Phoenix Contact Deutschland GmbH |
Typ | MCD1,5/14-GF-3,81 |
Hersteller ID | 1830224 |
Unsere Artikelnummer | 2686393 |
Bestellmenge | Pack á 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4017918112585 |
Zolltarif-Nr. | 85366930 |
Artikeleigenschaften

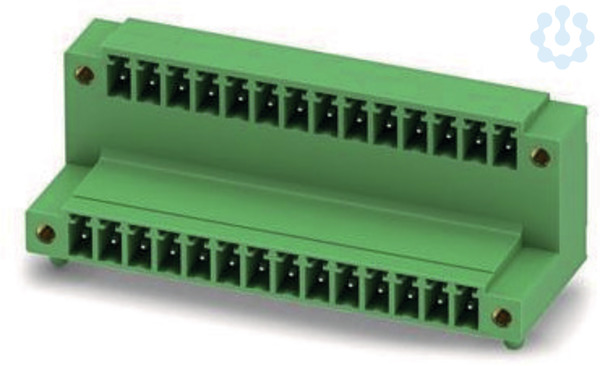

Leiterplattengrundleiste, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift (male), Anzahl der Potenziale: 28, Anzahl der Reihen: 2, Polzahl pro Reihe: 14, Anzahl der Anschlüsse: 28, Artikelfamilie: MCD 1,5/..-GF, Rastermaß: 3,81 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Stecksystem: MINI COMBICON, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton, Bei Kombination mit MCV-Steckerteilen ist jeweils ein MCVW- und ein MCVR-Stecker zu verwenden.
Kontaktausführung
Stift
Gehäusefarbe
grün
Befestigungsart
sonstige
Ausführung des elektrischen Anschlusses
sonstige
Werkstoff des Isolierkörpers
sonstige
Steckverbinderausführung
fester Steckverbinder
Werkstoff der Kontaktbeschichtung
Zinn
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Art der Leiterplattenbefestigung
sonstige
Verbindungsart
Leiterplatte zu Kabel
Verschmutzungsgrad
2
Verpackungsart
Karton
Kategorie
III
Winkel Leiterplatte/Kontakt
sonstige
Art der Banderolierung
Karton (für SMD)
Länge des Pins
3.5 mm
Anzahl der Steckkontaktreihen
2.0
Bemessungsstrom In
8.0 A
Anzahl der Steckkontakte
14.0
Bemessungsspannung
160.0 V
Rastermaß der Anschlüsse
3.81 mm
Bemessungsstoßspannung
2.5 kV
Rastermaß der Kontakte
3.81 mm
Betriebstemperatur
-40.0 °C
Kategorie
Steckverbinder
Kategorie
Leiterplattensteckverbinder
Kategorie
Leiterplattenklemme
Durchmesser Anschlusspin
1.2 mm
Polzahl
28.0
